本文主要对引领者 3 Ultra的机械结构及电气元件进行了基本的介绍，相信您在阅读完后会有一个基本的了解。
¶ 引领者 3 Ultra的工作原理
引领者 3 Ultra是通过将丝状热熔性材料加热融化，从喷嘴中挤出后冷却堆积成型的方法来打印3D物体。
3D模型的源文件为stl格式，通过切片软件（如FlashPrint 5等）将其变成3D打印机可识别的文件格式（如gx/g/gcode等），这些文件中的指令可以精确控制3D打印机的路径，并设置温度、速度等参数。
¶ CoreXY结构
CoreXY结构是用两个电机同时控制XY的移动，左右两个电机同向的时候，往X轴移动，两个电机反向的时候往Y轴移动。这种结构可以使滑架的移动更加精确而稳定，同时也允许快速加速。
¶ Z轴
引领者 3 Ultra的 Z 轴由两根滚珠丝杆和四根光轴组成，丝杆通过皮带连接Z步进电机，负责Z轴上下的运动，光轴负责上下的导向。
热床底部安装有压力传感器，可以进行全自动的Z轴高度校准和自动调平，确保无暇的首层质量。

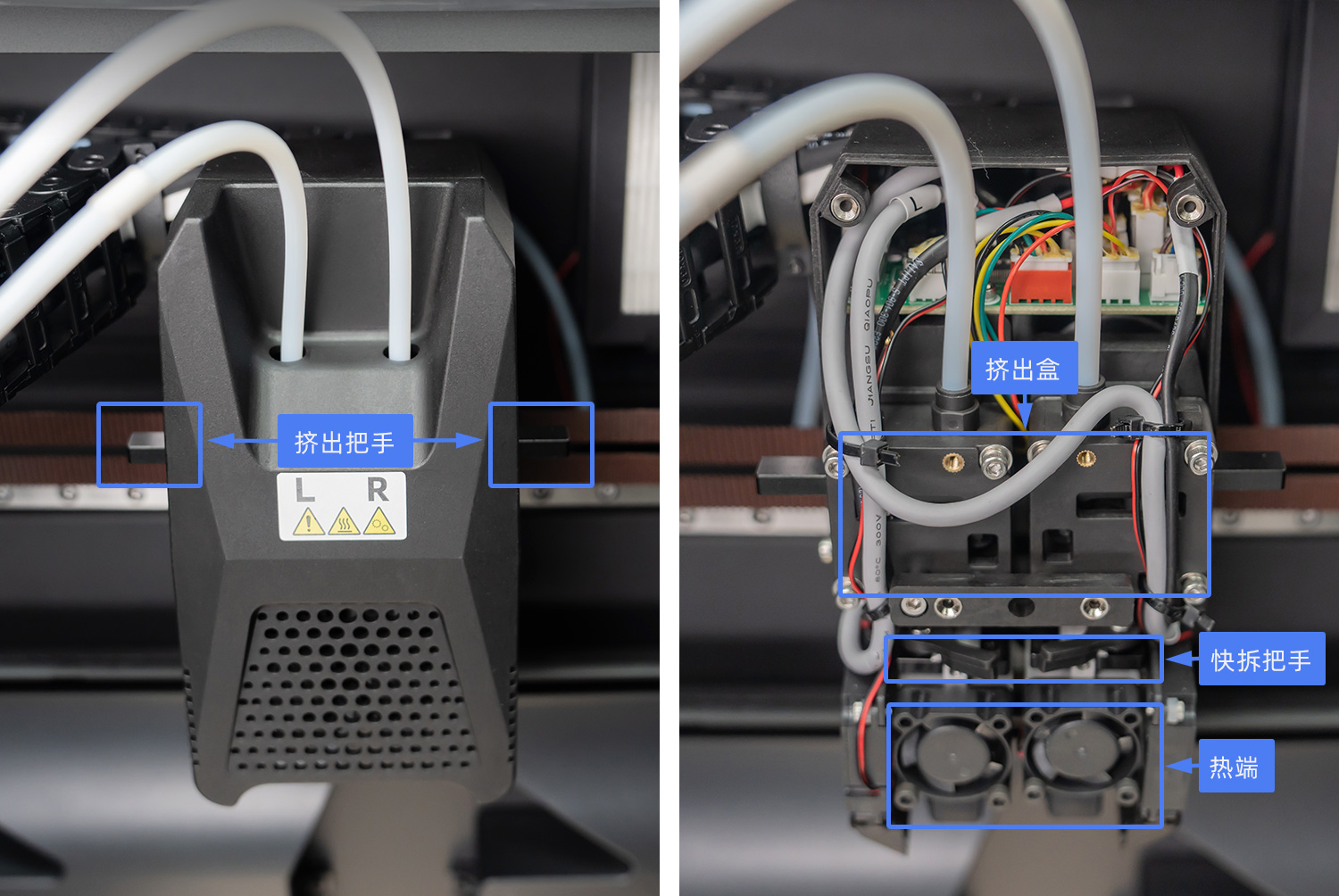

¶ 挤出机
挤出机负责将顶部送入的丝料，自动送到热端中熔化并挤出，而后层层堆叠形成3D物体。
将喷头加热后，按下挤出把手，可将挤出机中的丝料拔出进行退丝操作。
快拆把手旋松后，可将热端向外直接拉出进行快拆操作。
¶ 热端
热端负责融化挤出机送入的丝料，并将其挤出，用于3D打印的叠加成型。

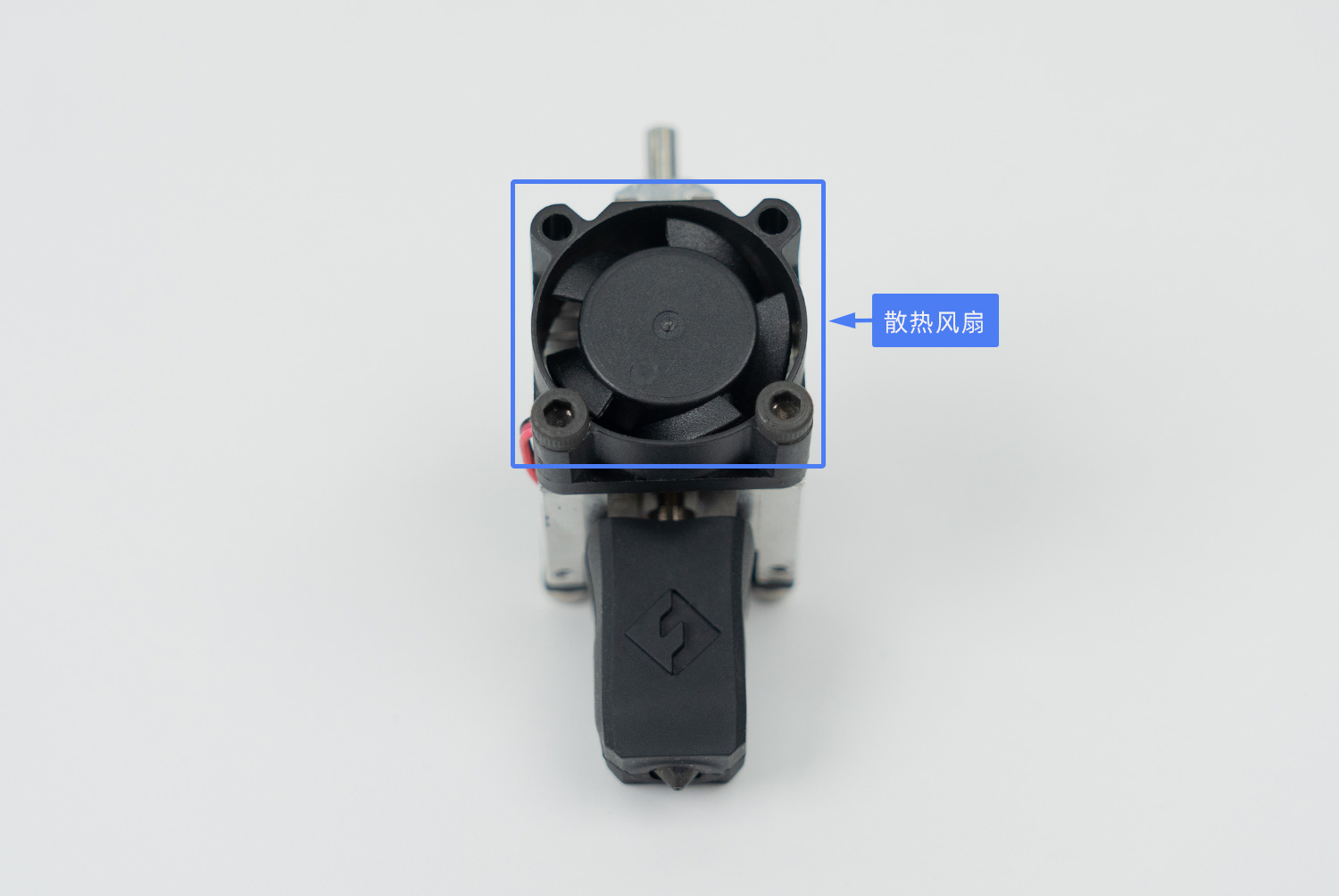

散热风扇负责给热端散热，防止堵头。
¶ 热床
热床负责加热平台，在合适的区间内，热床的温度越高，模型与平台直接粘的更紧，更不容易发生翘曲。引领者 3 Ultra的热床最高可加热到120℃。
¶ 打印面板
引领者 3 Ultra出厂自带柔性PEI钢板，建议用于打印PLA/PETG/PLA-CF/PETG-CF/PETG-GF/PA-CF/PA-GF等耗材。
在引领者 3 Ultra的配件中，也附赠了一张柔性PC钢板，建议用于打印ASA/ABS/ PA等耗材。
¶ 冷却系统

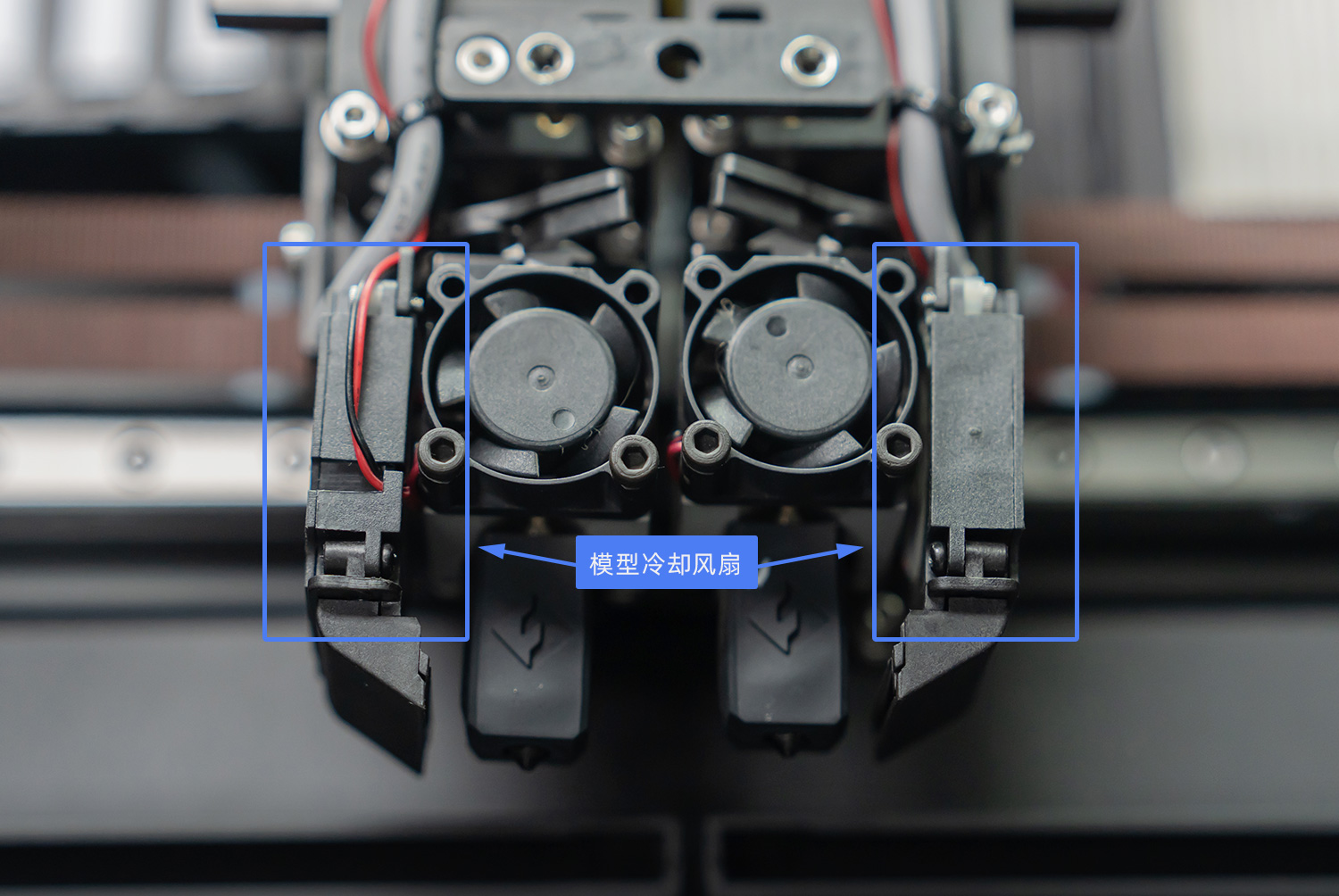

引领者 3 Ultra配备模型冷却风扇，左右两侧的风道可以保证打印过程中模型全方位的冷却。
引领者 3 Ultra也配备了两个辅助冷却风扇，确保模型在高速打印中可以快速冷却成型。
¶ 空气过滤系统
3D打印过程中会产生细小颗粒物和挥发性有机化合物VOC。
引领者 3 Ultra采用HEPA13和活性炭双层过滤棉，可阻隔99%的颗粒物和VOC，确保工作环境更安全。

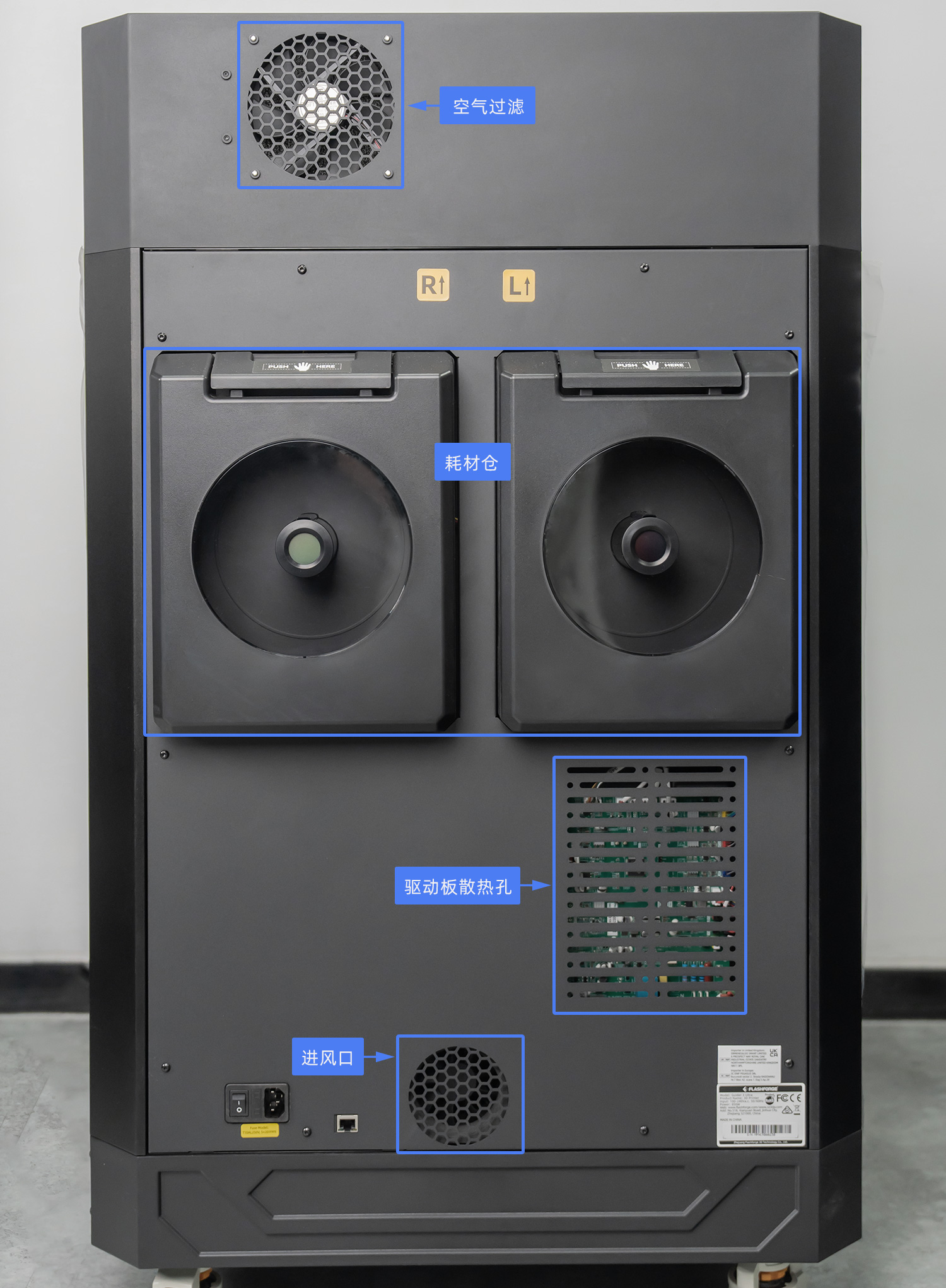

¶ 打印机背面
耗材仓中配备温湿度计，也设计有干燥剂放置处。
¶ 电气元件
引领者 3 Ultra用到了很多电气元件，此处仅罗列一些主要元件。
逻辑主控板
引领者 3 Ultra主控板使用四核cortex-A53 64位 MCU，8GB内置存储，静音驱动，5G&2.4G WIFI，7英寸电容触摸屏，交流快速加热平台。
CPU可控制并完成如打印完成自动关机，压力补偿，自动调平，自动振动补偿等功能。
压力传感器
引领者 3 Ultra采用完全的一键自动调平系统。通过压力传感技术测算喷嘴和平台之间的相对高度并进行自动补偿。无需调平工具，无需手动校准Z轴，确保无暇的首层质量。
摄像头
引领者 3 Ultra配备有摄像头。您可以从切片软件或云端监控打印进程。打印机在打印过程中会自动抓拍照片并制作成延时视频，打印完成后您可在打印机内直接浏览或将照片视频导出。
