本文为您提供了“金刚狼 5系列”机械结构和电气组件的基本概述，以便您更好地了解该系列产品。
¶ 金刚狼 5系列的工作原理
金刚狼 5系列的工作原理:
金刚狼 5系列通过熔融塑胶线材、从喷嘴中挤出细丝，按照系统指令成型并逐层堆积的方式来打印3D物体。
对于3D打印而言，最常见的模型文件格式是STL和3MF格式，可以通过使用诸如Orca-flashforge或者Orca切片软件将其转换为3D打印机能够识别的格式（例如 Gcode/3mf 代码）。这些文件包含了精确控制移动位置、移动速度、遵循的路径以及诸如温度和速度等参数的指令。

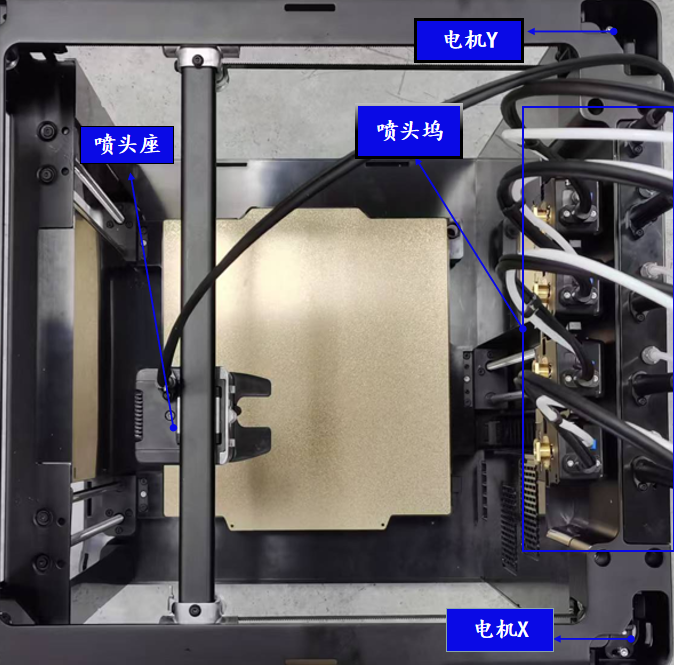

¶ CoreXY 结构
CoreXY结构采用两个同步工作的电机来控制X轴和Y轴的移动。当两个电机以相同方向旋转时，会在X 轴上进行移动；当两个电机以相反方向旋转时，则会在Y轴上进行移动。只有1个电机转动时，打印头会沿着45度移动。这种设计确保了精确且稳定的移动，并能够实现快速加速。
CoreXY 结构相较于传统的3D打印机结构具有诸多优势：
惯性小：CoreXY结构中的电机可以同时移动，因此其惯性比其他结构要小得多。这使得在高速移动时，挤出机更加稳定，减少了振动和晃动，从而提高了打印质量。
更高的速度和精度：通过两个电机同时运转，CoreXY结构能够实现更高的打印速度。此外，通过精确控制两个电机的移动，可以实现更高的打印精度，并且能够打印出更精细的模型。
占用空间更小：在CoreXY结构中，传动带的交叉排列方式使得挤出机的运动路径更加紧凑。CoreXY 结构所需的空间比其他结构更少，还能节省打印机底座的空间。
更高的稳定性和可靠性：在CoreXY结构中，这两条驱动带相互交叉，形成双向张力平衡，从而有效地消除了由于带子紧固和松开不一致所导致的误差。这种设计不仅提高了打印的稳定性，还延长了打印机的使用寿命。
欲了解更多关于CoreXY运动系统的相关信息，请访问链接。

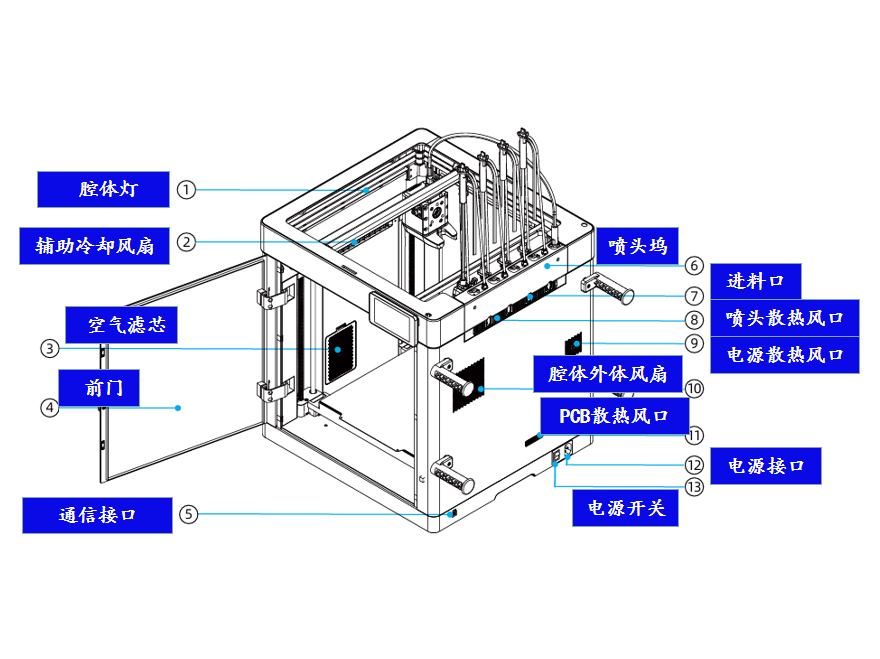

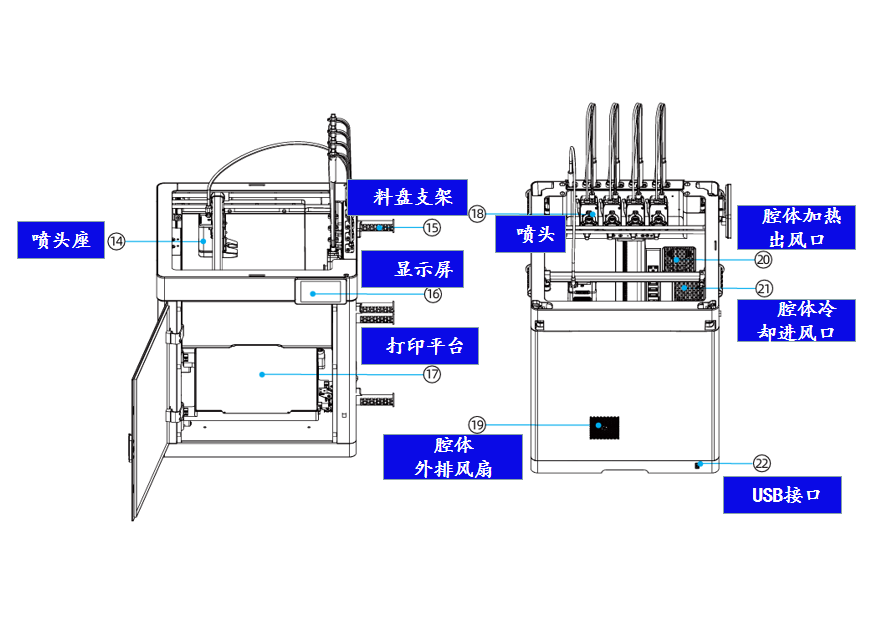

¶ 设备部件介绍

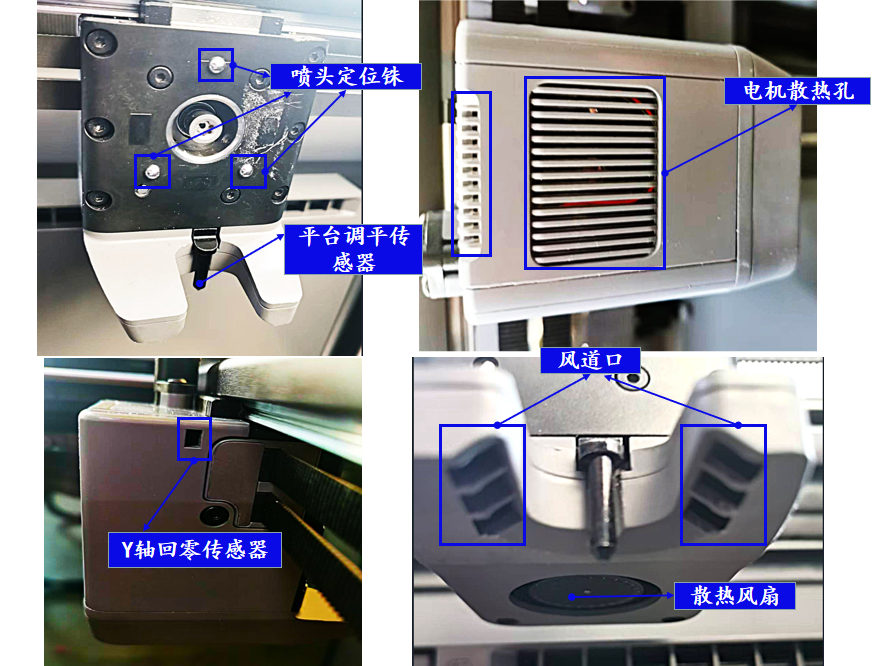

¶ 喷头座组件
喷头座起到支撑和固定喷头组件，并给喷头组件进丝的动力。

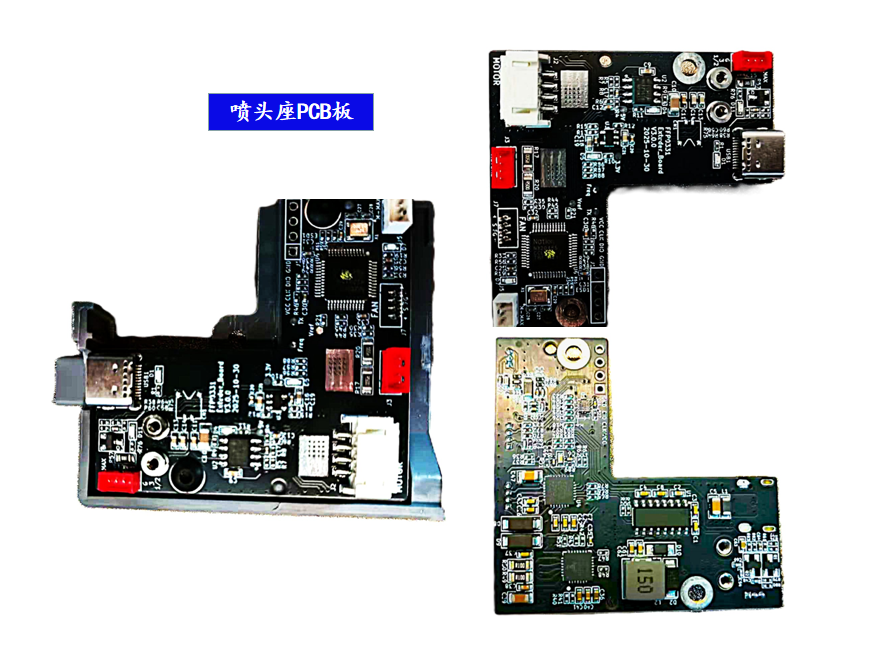

1.喷头座PCB板
喷头板给整个喷头座提供电力和与主板进行通信。

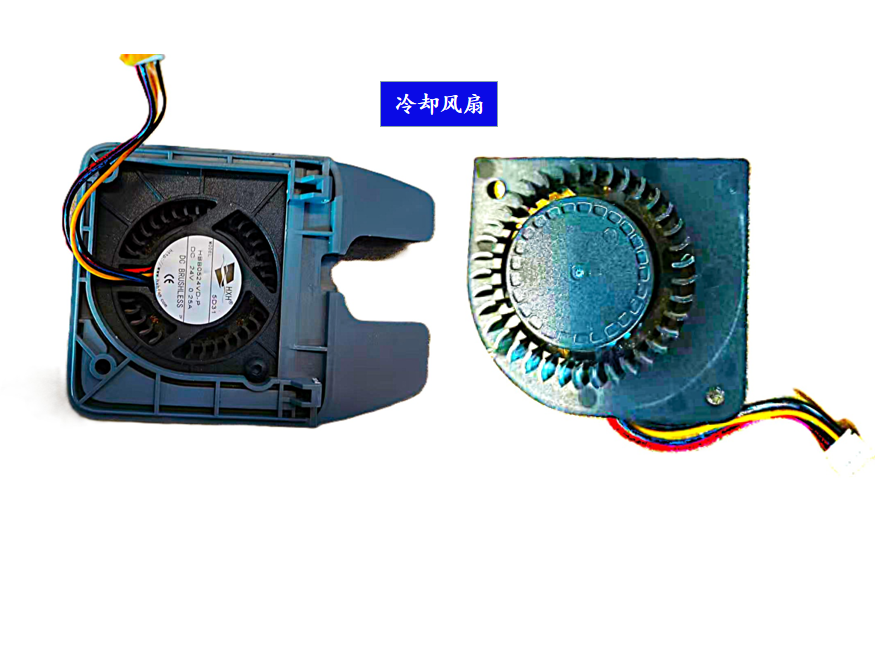

2.冷却风扇
冷却风扇对挤出细丝进行冷却散热，使细丝快速冷却成型。

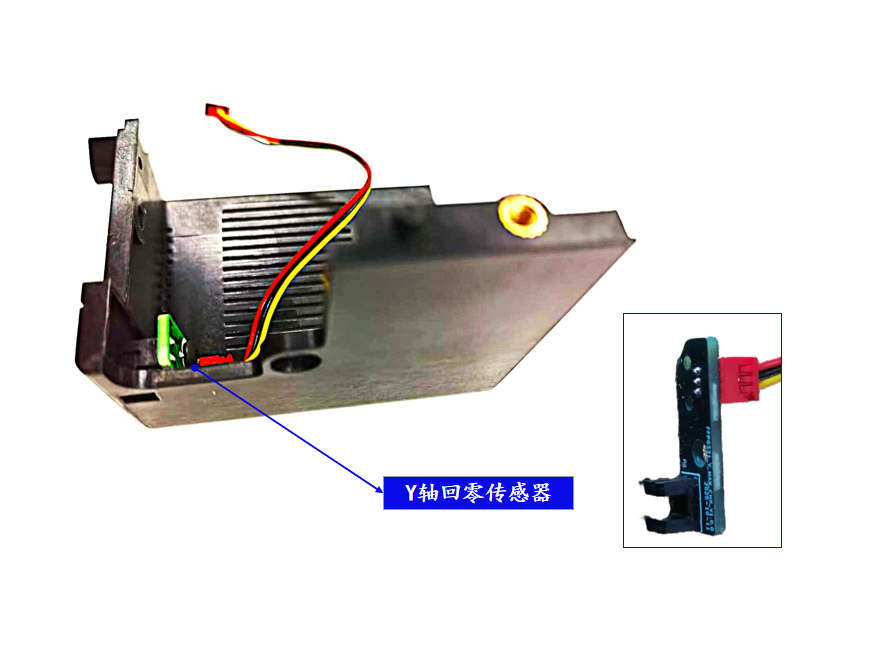

3.Y轴回零传感器

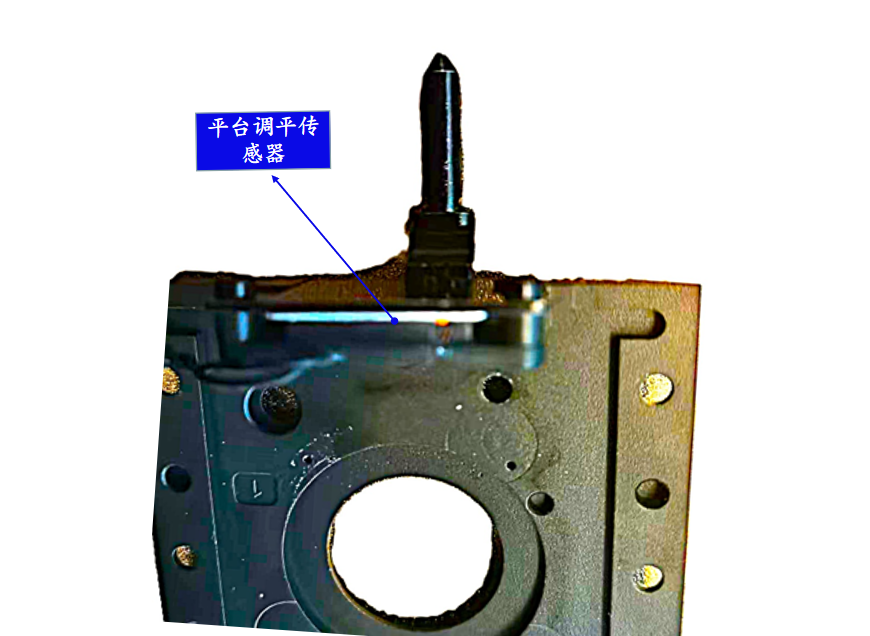

4.平台调平传感器

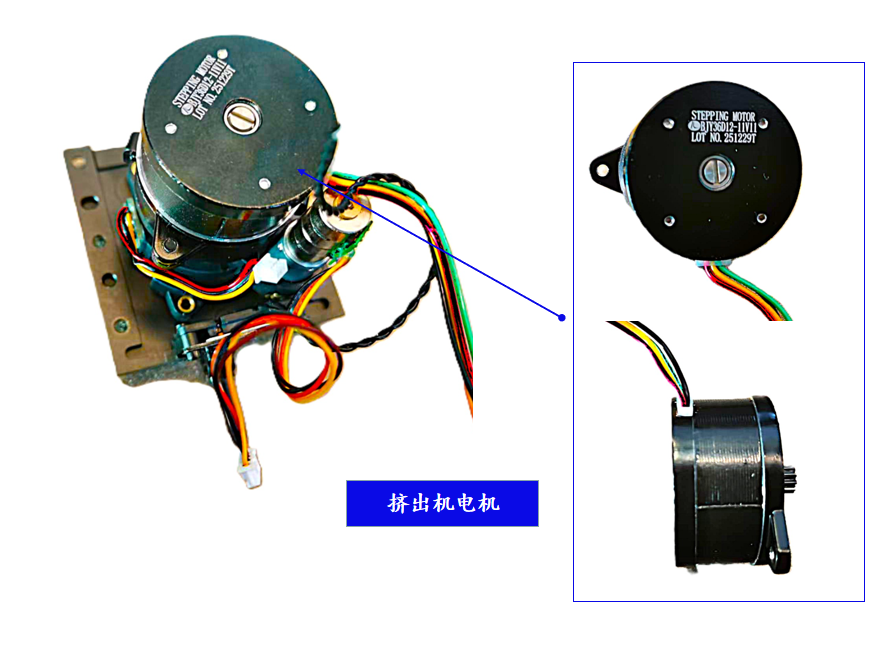

5.挤出机电机
36圆饼步进电机对耗材推进提供动力，并通过减速系统提供精确的进丝流量。

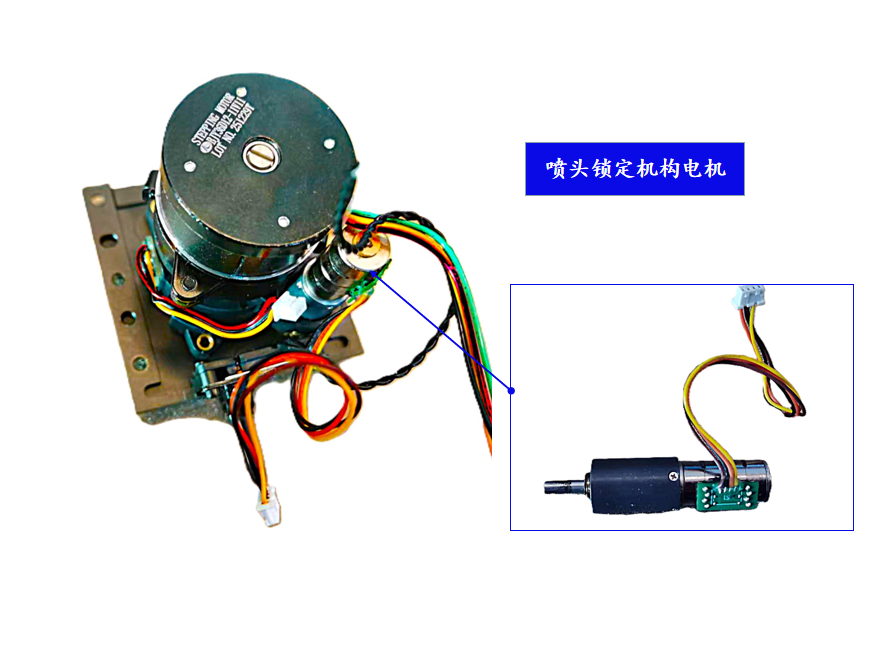

6.喷头锁定机构电机
12行星减速步进电机为锁紧、分离打印头提供动力。

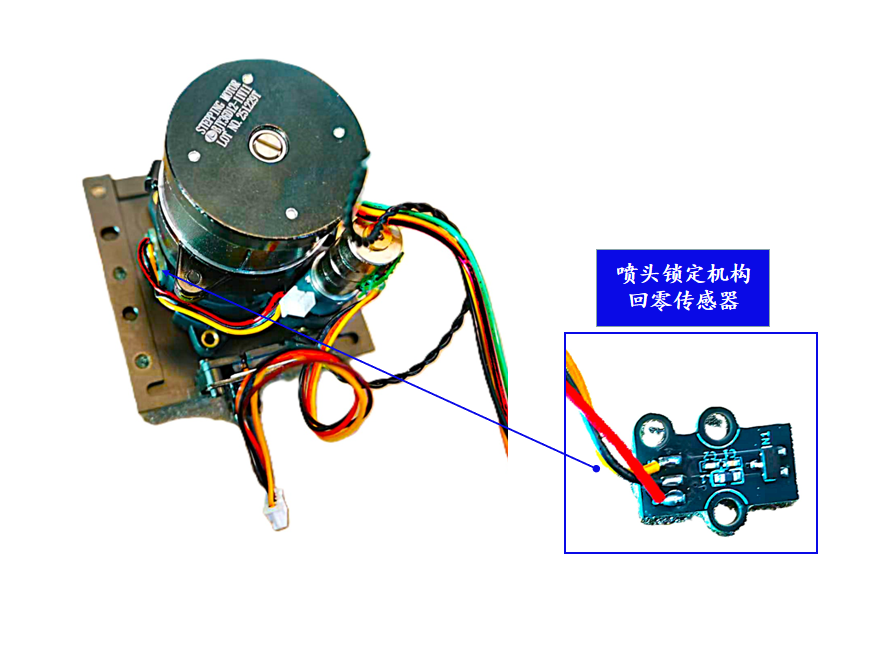

7.喷头锁定机构回零传感器

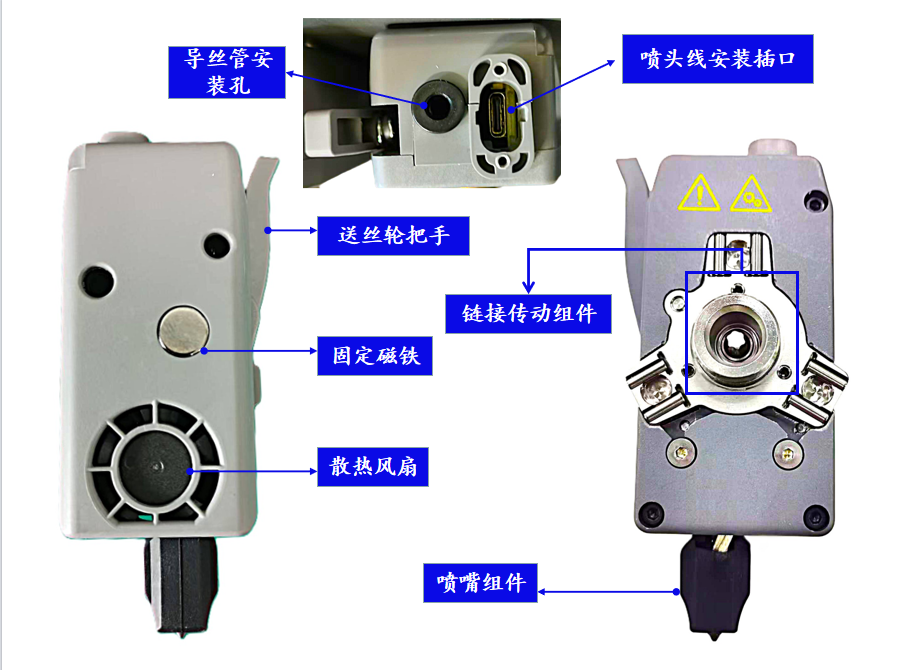

¶ 喷头组件
喷头组件在那里细丝被加热并被挤出。然后，通过逐层沉积细丝的方式，就能制造出三维物体。

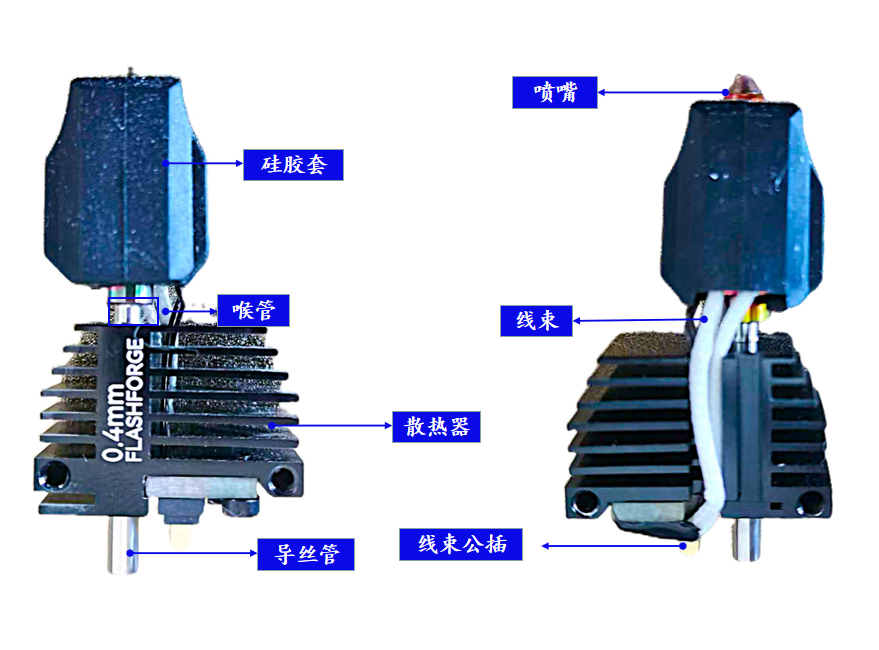

1.喷嘴组件
喷嘴组件是打印机中最核心的执行部件之一，功能是将耗材加热熔融、精确挤出，并在打印平面上完成逐层砌积成型。
硅胶套包覆喷嘴，起到保温、维持稳定温度的同时防止耗材在喷嘴表面年度堆积。缺少硅胶套会导致热端被部件冷却风扇过度冷却，导致温度波动，影响打印稳定性，甚至出现温度异常的预警。
金刚狼 5系列喷嘴口径：0.4mm标配( 0.25mm/0.6mm/0.8mm选配)；喷嘴材质：硬化钢。

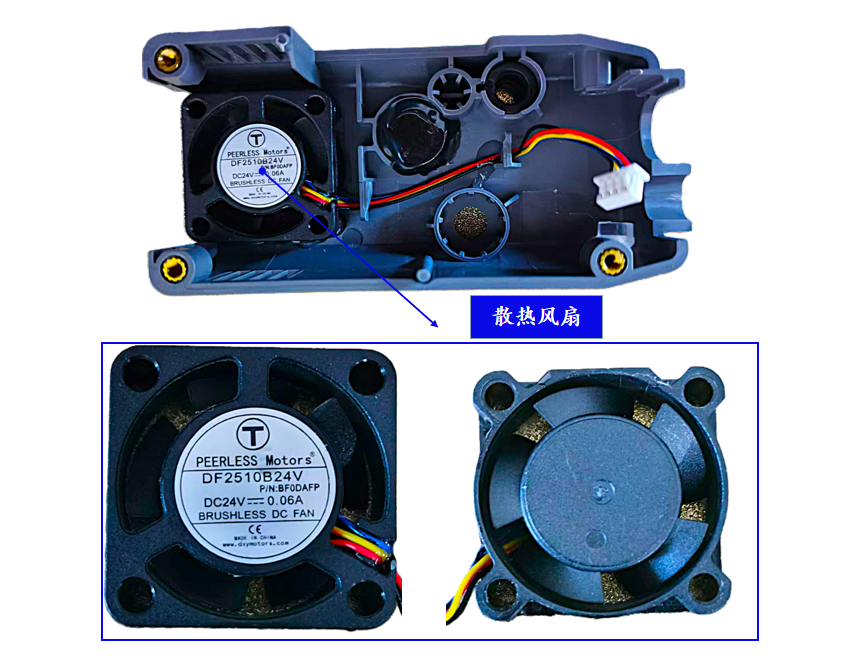

2.散热风扇
对喷嘴组件导丝管进行冷却，防止加热块端热传导到后管、导丝管导致导丝管内耗材膨胀堵塞。

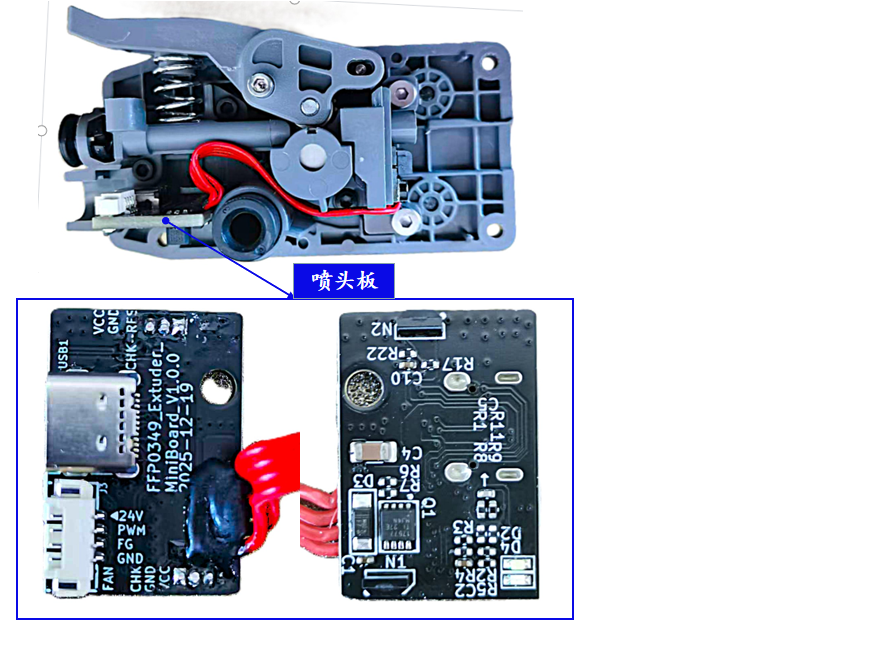

3.PCB板子

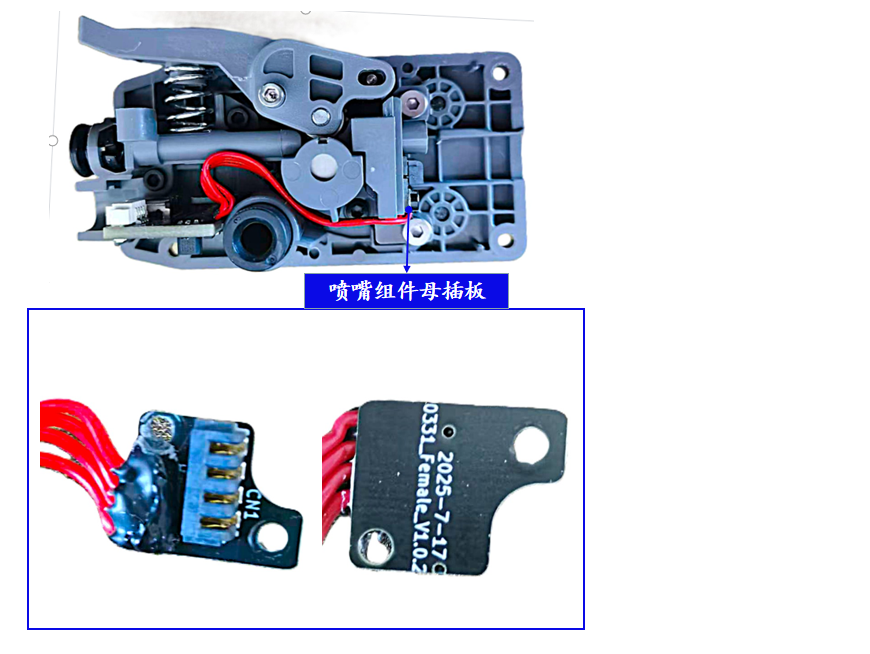

喷头板给整个喷头组件提供电力并与主板进行通讯；喷嘴组件母插板起到连接喷头组件的作用。

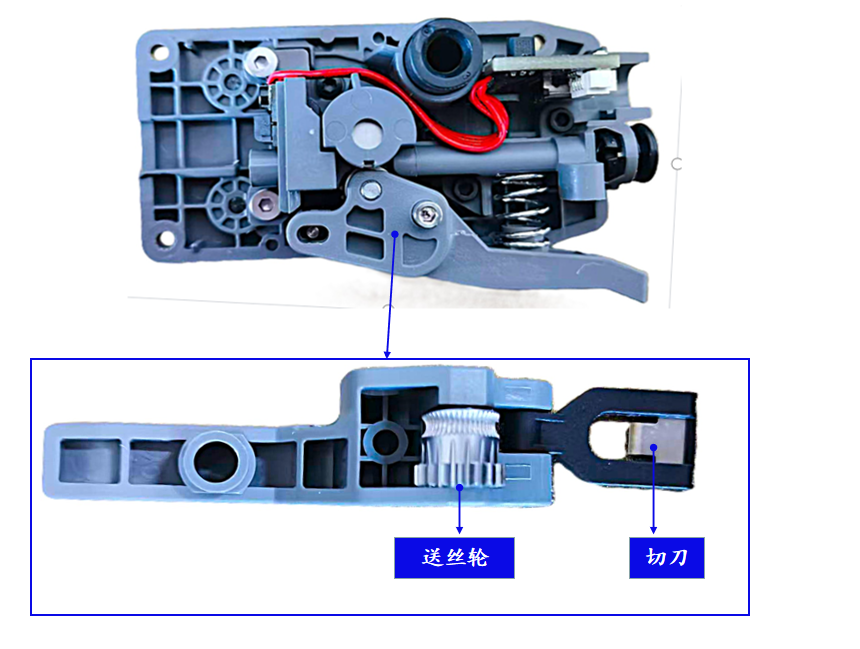

4.送丝轮和切刀
送丝轮与减速轮互相啮合将线材送到热端并给热端以动力使耗材从喷嘴挤出；切刀在这了通过按压进丝轮的把手切断耗材，在退丝时要用到。

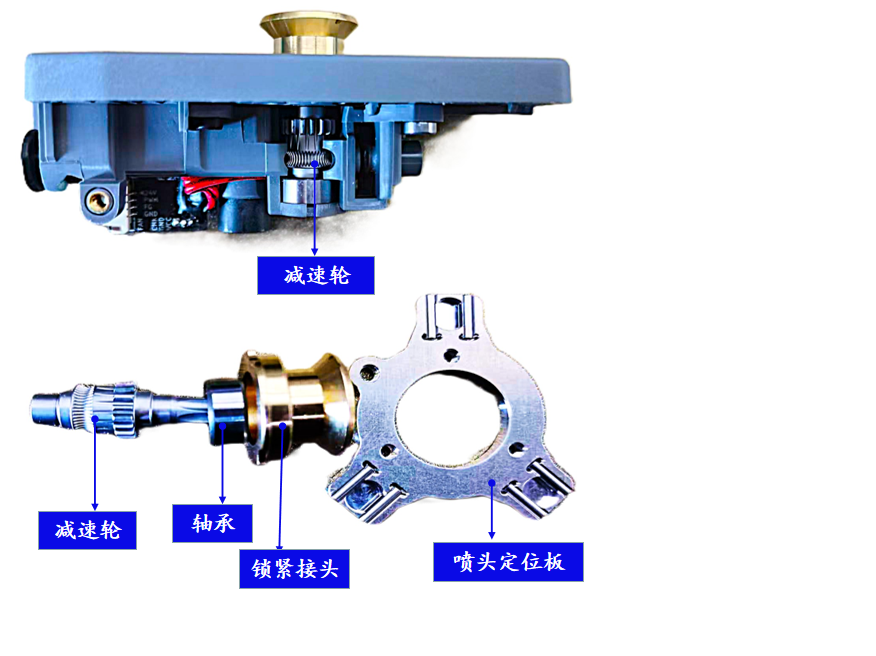

5.减速轮组件
减速轮与送丝轮啮合提供动力将丝料挤入热端并将丝料从喷嘴挤出；锁紧接头和喷头定位板是喷头以正确的位置并固定在喷头座上的关键链接件。

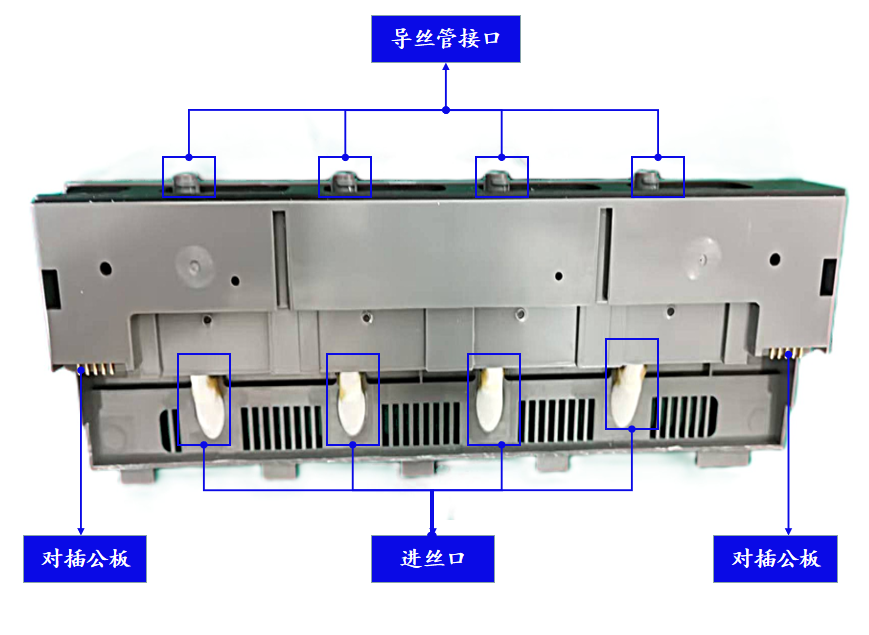

¶ 喷头坞
喷头坞组件电路通信方面，上链接件设备主板，下连接喷头和喷头座组件，对打印头和喷头座提供电力和通信。丝料通道的咽喉部件，上联通往热端的导丝管，下连进料口；
内有丝料传感器，可以实时监控耗材的状态，是断料续打的关键零件。
金刚狼 5pro还有一侦测上盖开合的霍尔传感器，当上盖打开时设备会暂停并弹出提示对话框，为设备提供了安全保障。

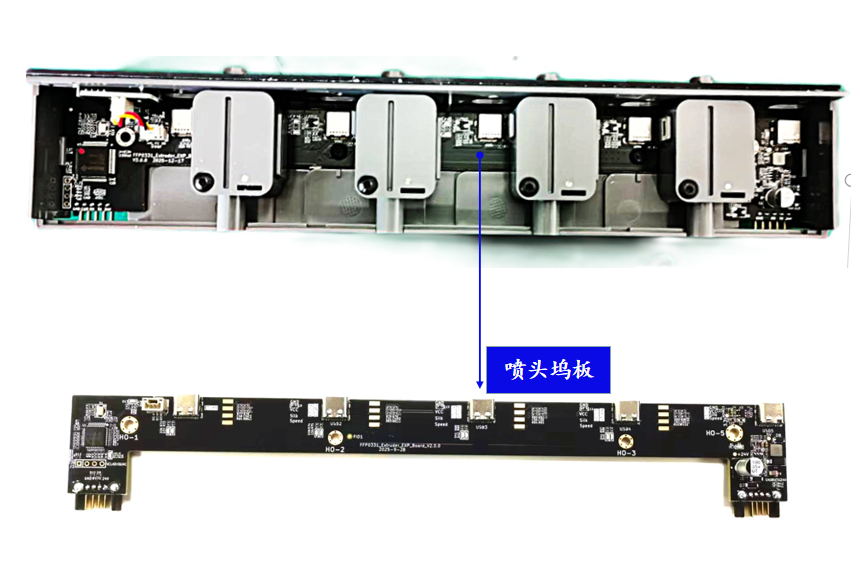

1.喷头坞PCB板

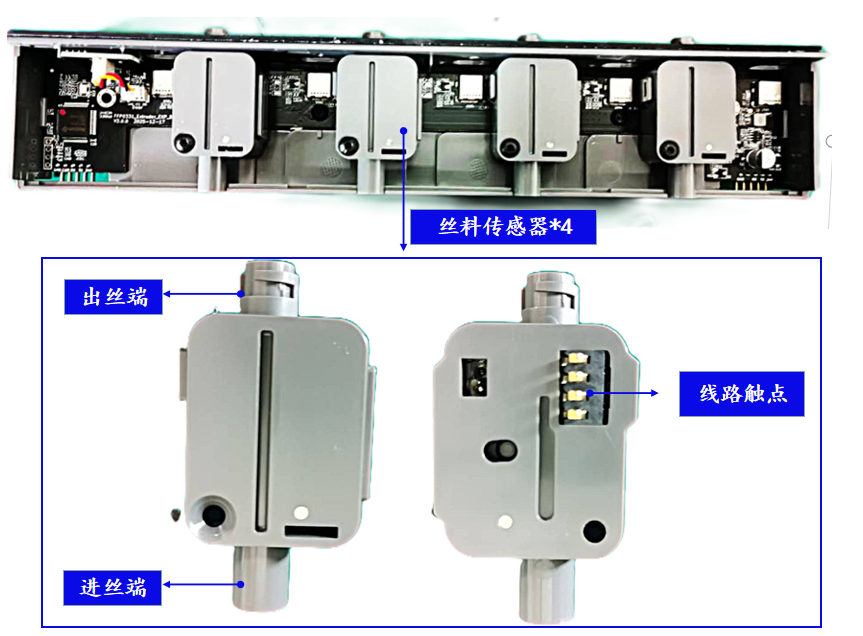

2.丝料传感器

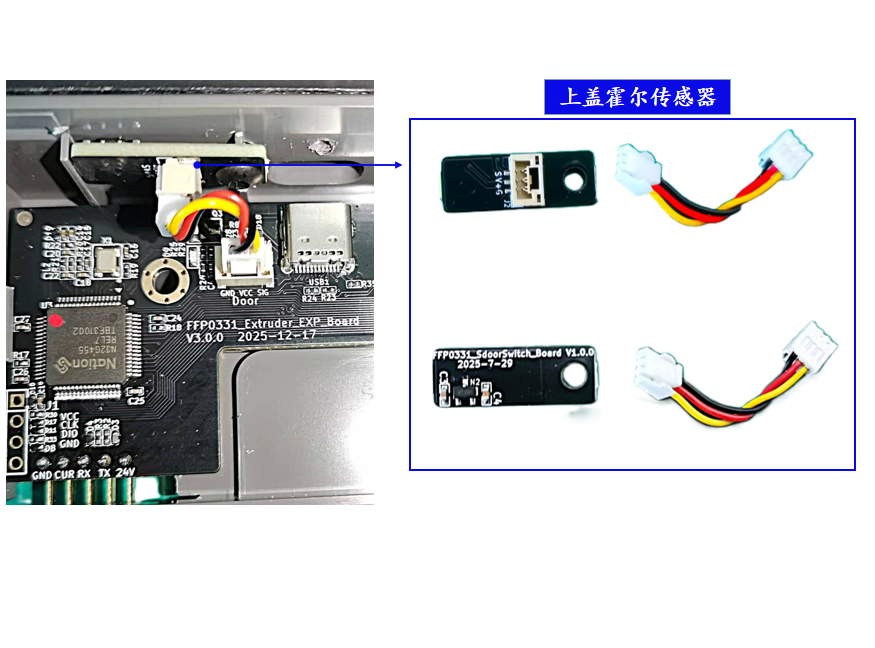

3.上盖霍尔传感器
金刚狼 5pro(金刚狼5没有此零件）还有一侦测上盖开合的霍尔传感器，当上盖打开时设备会暂停并弹出提示对话框，为设备提供了安全保障。

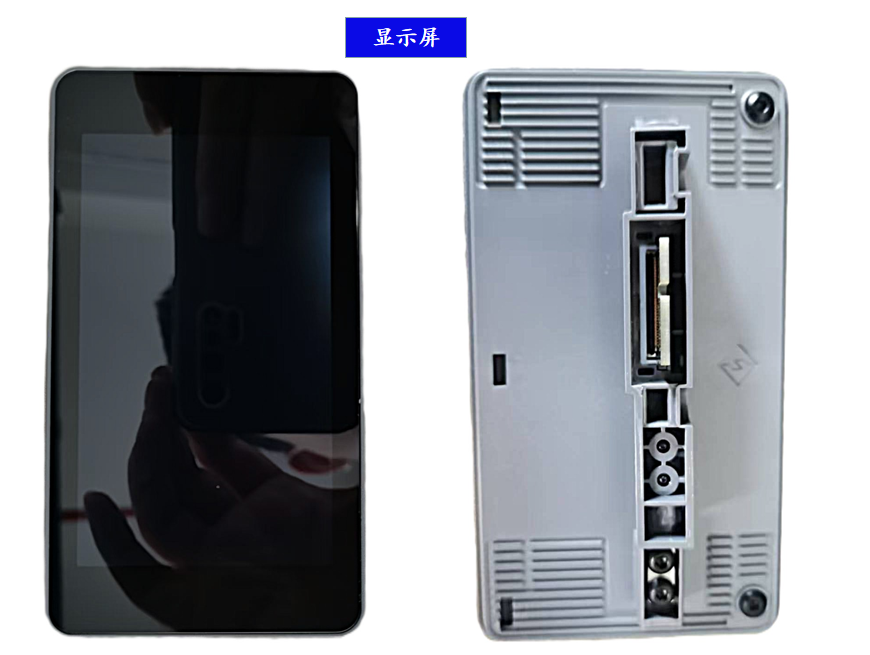

¶ 显示屏
金刚狼 5系列配备了4英寸 800*480 全彩触摸屏，触摸起来更流畅。另外，屏幕的连接也重新设计成快速即插接口，快速插拔，比原来的设备安装、更换更方便。

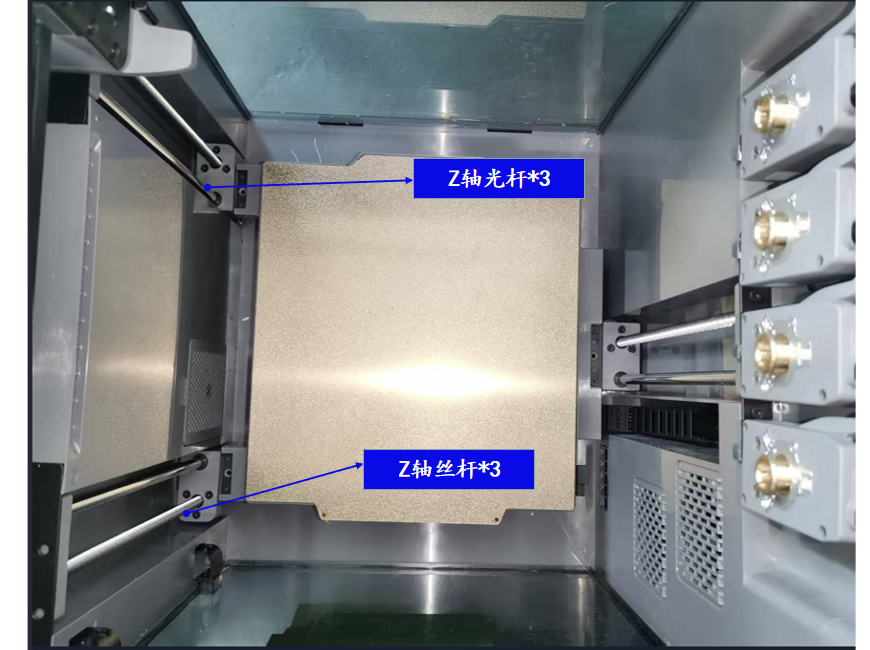

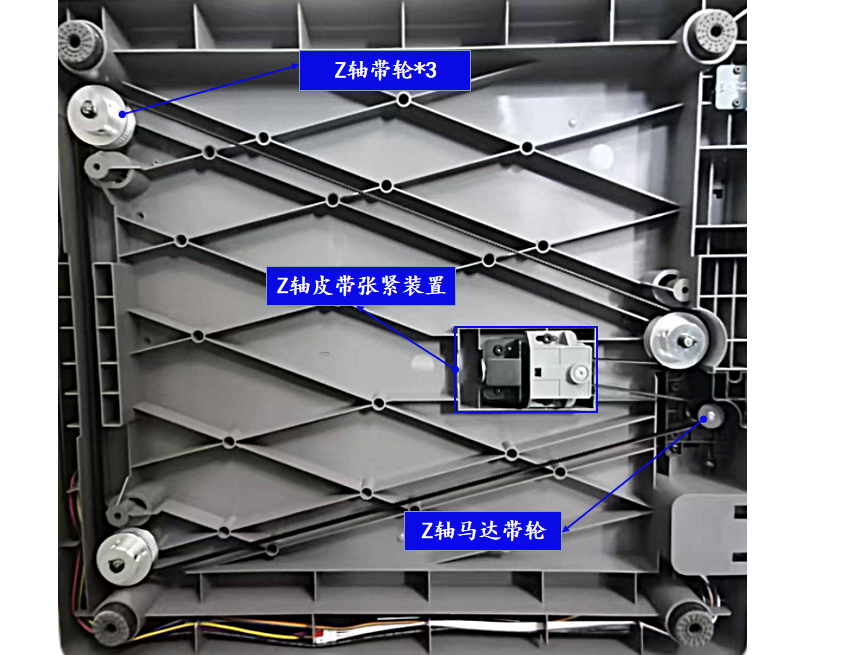

¶ Z轴
金刚狼 5系列的Z轴由三根滚珠丝杠组成，这些丝杠通过皮带与Z轴步进电机相连。Z轴给打印平台提供动力并控制着平台的上下精准运动。
Z轴由丝杆与光杆组成，分布在热床的左前方、左后方和右中方。三根丝杆通过皮带与同一个Z步进电机相连，由电机统一驱动旋转，从而带动热床同步升降，实现热床在竖直方向的移动。光杆则提供精准定位，有效抑制丝杆旋转引起的晃动，保证热床平稳运行。

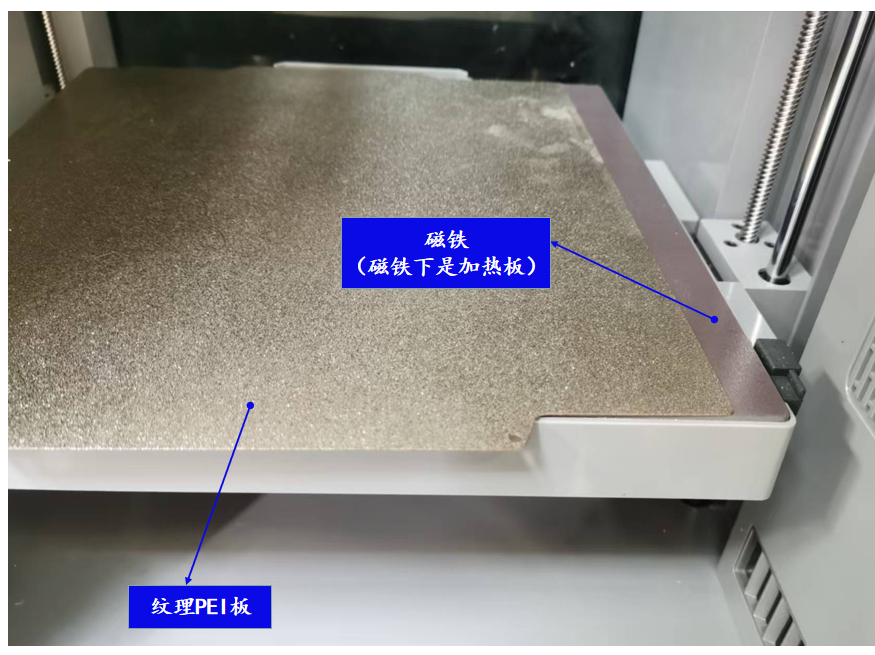

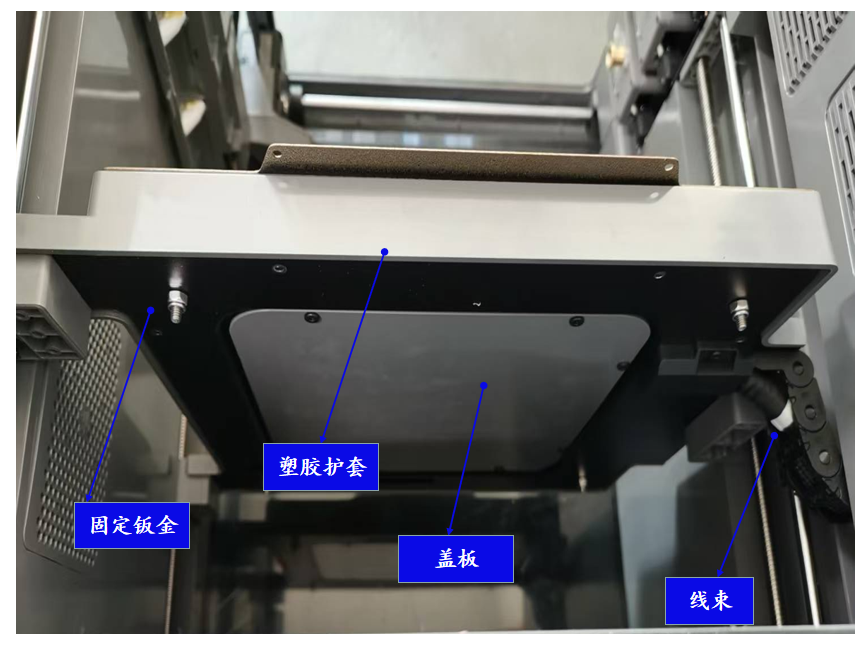

¶ 打印平台（热床）
热床用于加热打印表面，使打印件更好地附着在打印板上。如果不对打印表面加热，沉积的耗材会迅速冷却，层与层之间产生张力，容易导致翘曲或者脱离打印平台，影响打印质量和成功率。
在打印过程中，金刚狼 5会根据所使用的材料类型来调节热床的加热温度，最高可达120°C。例如，使用 PLA 、silk耗材时，在打印时热床温度设定为 45-55°C，可以有效避免翘曲现象。而对于ABS和ASA 等材料，为了防止翘曲，需要将热床温度设置在 100-110°C 之间进行打印。
金刚狼 5系列热床表面的最大打印面积为256*256mm²。

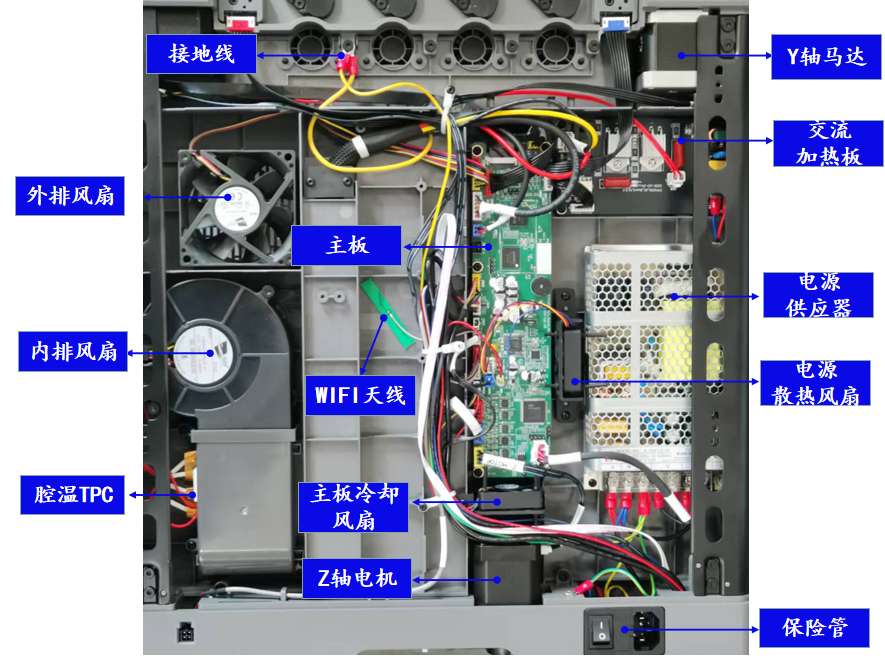

¶ 电子零件
金刚狼 5系列的主板采用了双核Cortex-A53微控制器、8GB内置存储、静音驱动程序以及5G和2.4G无线网络功能。
金刚狼 5系列固件能够实现诸如压力补偿、自动调平、振动补偿以及挤出机温度校准（PID 校准）等功能。
金刚狼 5系列采用了涡流传感器进行平台调平，当涡流传感器接触到平台时，会让传感器的输出信号发生变化从而实现各点的数据采集。然后利用网床的算法实现精美首层打印。

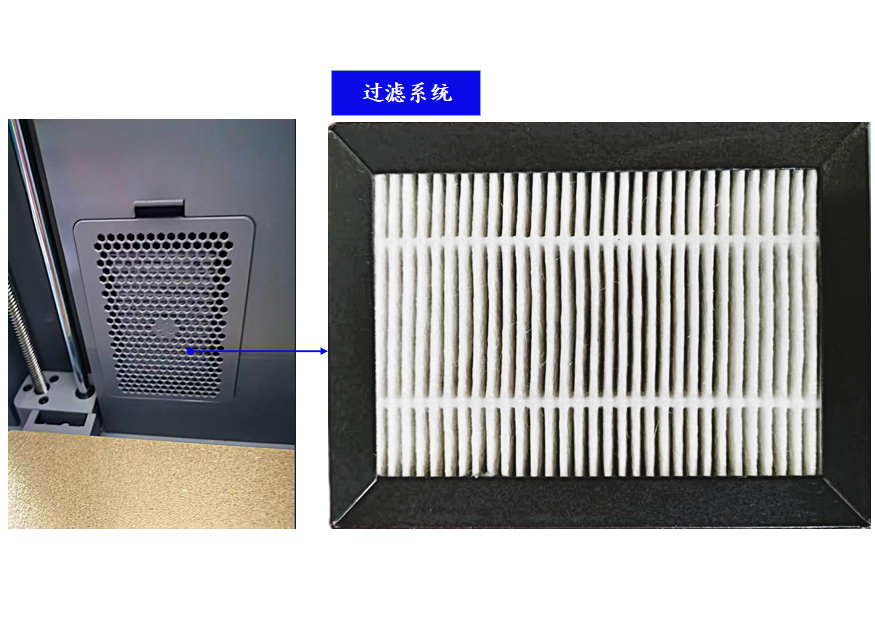

¶ 过滤系统
3D 打印机在运行过程中会释放出细微颗粒物和挥发性有机化合物（VOCs）
金刚狼 5 Pro采用了高效空气过滤器（HEPA13）和活性炭的双层过滤系统，能有效过滤掉99%的颗粒物和挥发性有机化合物，从而确保工作环境更加安全。

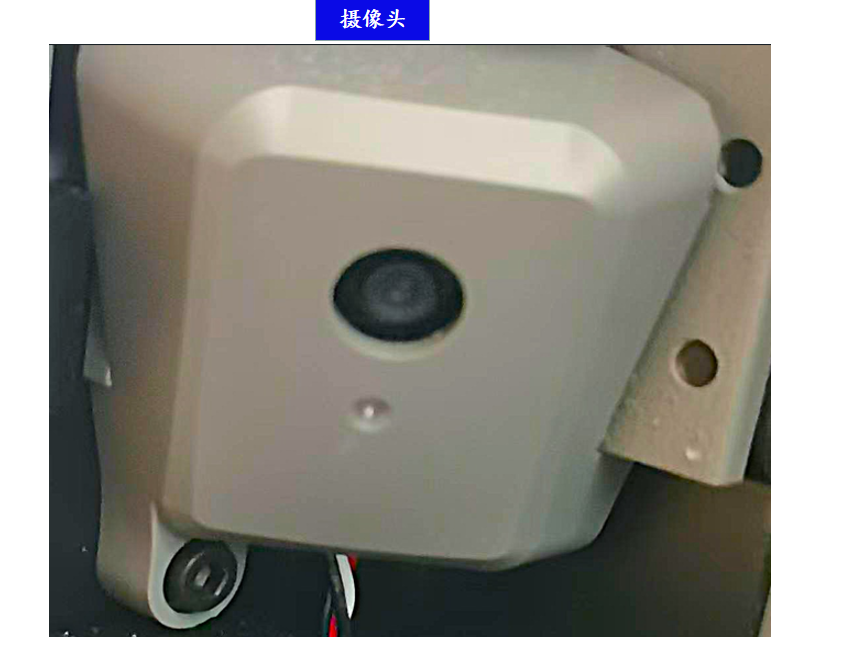

¶ 摄像头
金刚狼 5系列配备了1280*720；30 fps 高清摄像头，使您能够通过切片软件或云端来监控打印过程。打印机在打印过程中会自动拍摄照片，并生成时间轴视频。打印完成后，您可以直接在打印机上查看这些照片和视频，或者将其导出。
