在成功的“冒险家5M”基础上，AD5X保留了其前辈的自动升级功能、高速打印速度、快速加速以及稳定的打印质量。此外，它还新增了两个强大的功能：自动打印材料补充和多色打印。
这份文档对AD5X的机械结构和电气组件进行了简要介绍，以便您能更好地了解AD5X。
¶ AD5X工作原理
AD5X是一款FFF 3D打印机，它通过熔化线材、从喷嘴中挤出线材，并逐层精确地将其沉积在物体上，从而构建出三维物体。
对于3D打印而言，最常见的模型文件格式是STL格式，可以通过切片软件（例如 Orca-Flashforge）将其转换为3D打印机能够识别的格式（如 3MF 或 G 代码）。这些文件包含了精确控制移动位置、移动速度、遵循的路径以及诸如温度和速度等参数的指令。
¶ CoreXY 结构
CoreXY 结构采用两个同步工作的电机来控制X轴和Y轴的移动。当两个电机以相同方向旋转时，会在X 轴上进行移动；当两个电机以相反方向旋转时，则会在Y轴上进行移动。这种设计确保了精确且稳定的移动，并能够实现快速加速。
CoreXY 结构相较于传统的3D打印机结构具有诸多优势：
1. 惯性小：CoreXY结构中的电机可以同时移动，因此其惯性比其他结构要小得多。这使得在高速移动时，挤出机更加稳定，减少了振动和晃动，从而提高了打印质量。
2. 更高的速度和精度：通过两个电机同时运转，CoreXY结构能够实现更高的打印速度。此外，通过精确控制两个电机的移动，可以实现更高的打印精度，并且能够打印出更精细的模型。
3.占用空间更小：在CoreXY结构中，传动带的交叉排列方式使得挤出机的运动路径更加紧凑。CoreXY 结构所需的空间比其他结构更少，还能节省打印机底座的空间。
4. 更高的稳定性和可靠性：在CoreXY结构中，这两条驱动带相互交叉，形成双向张力平衡，从而有效地消除了由于带子紧固和松开不一致所导致的误差。这种设计不仅提高了打印的稳定性，还延长了打印机的使用寿命。
欲了解更多关于CoreXY运动系统的相关信息，请访问 链接.

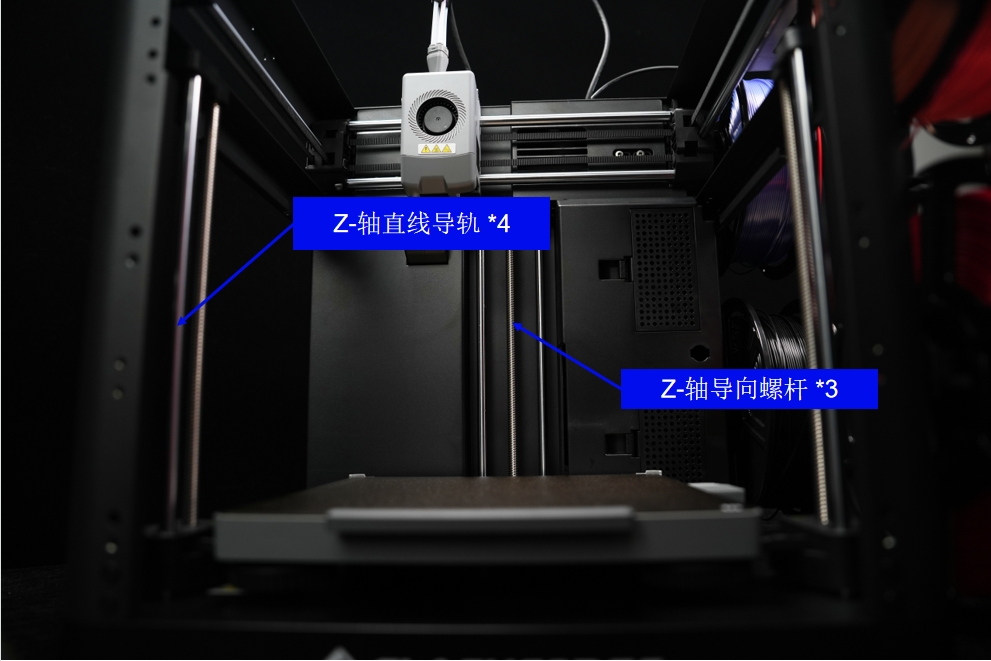

¶ Z-轴
AD5X的Z轴由三根丝杠组成，这些丝杠通过皮带与Z轴步进电机相连。
该加热床的底部配备有压力传感器，能够实现自动的Z轴高度校准和水平调整，从而确保第一层打印的完美效果。

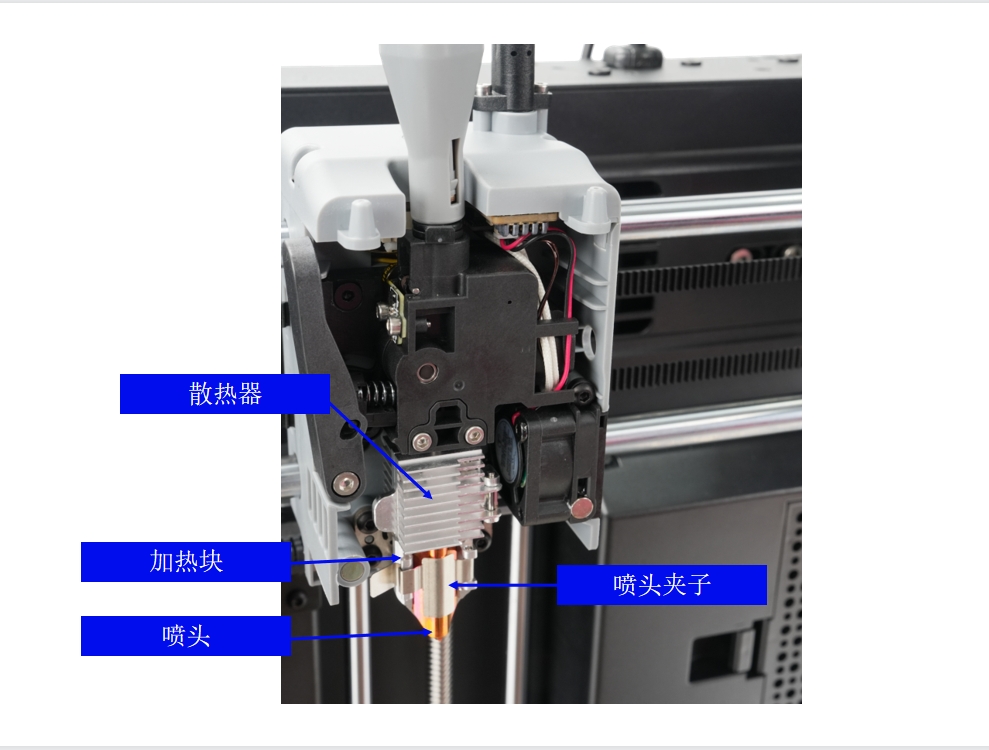

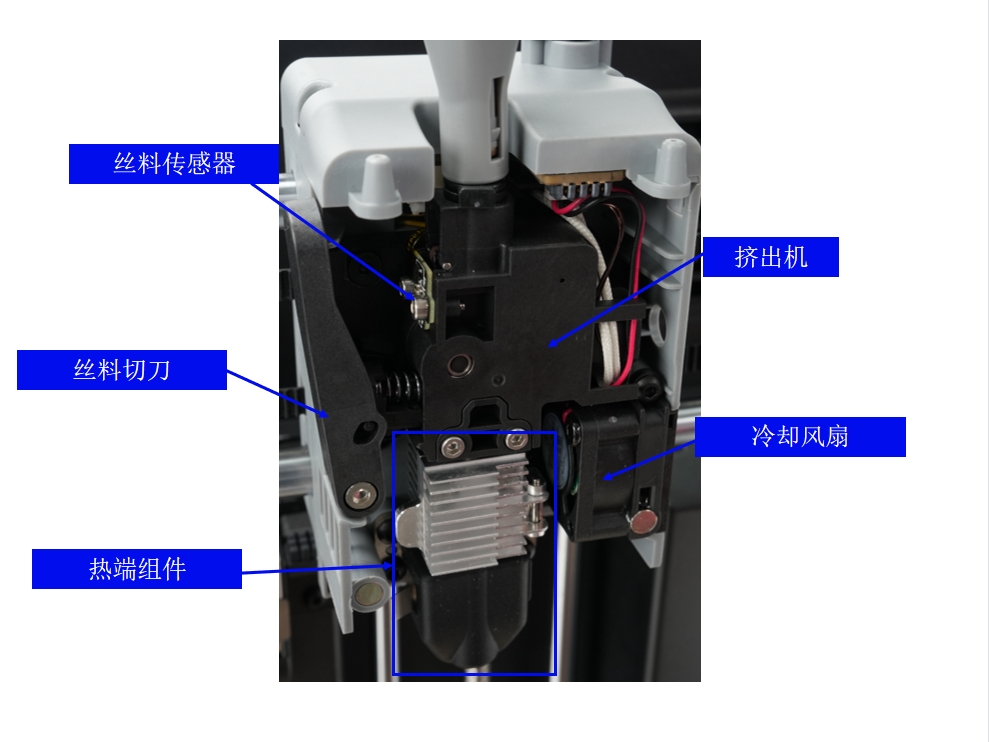

¶ 挤出机
挤出机将细丝送入加热端，在那里细丝被加热并被挤出。然后，通过逐层沉积细丝的方式，就能制造出三维物体。
1. 该喷嘴无需工具即可拆卸。
2. 冷却风扇在热端喉管处进行冷却，从而防止灯丝膨胀并堵塞喷嘴。
¶ 热端
热端对丝材进行加热、熔化，并逐层进行挤出。
¶ 热床
加热床对于打印模型至关重要，它既能提供支撑，又能实现粘合，从而确保打印成功。这是一款3D打印机的打印床，能够加热到不同的温度。在合适的温度范围内，温度越高，床的粘合力就越强，从而降低变形的风险。AD5X 的加热床最高可加热至110°C。
¶ 构建板
AD5X配备了一种可拆卸的柔性聚醚酰亚胺（PEI）钢板，可用于打印诸如PLA、PETG、TPU等多种材料的线材。有关如何使用该PEI板的说明，请参考此链接。
¶ 模型冷却系统

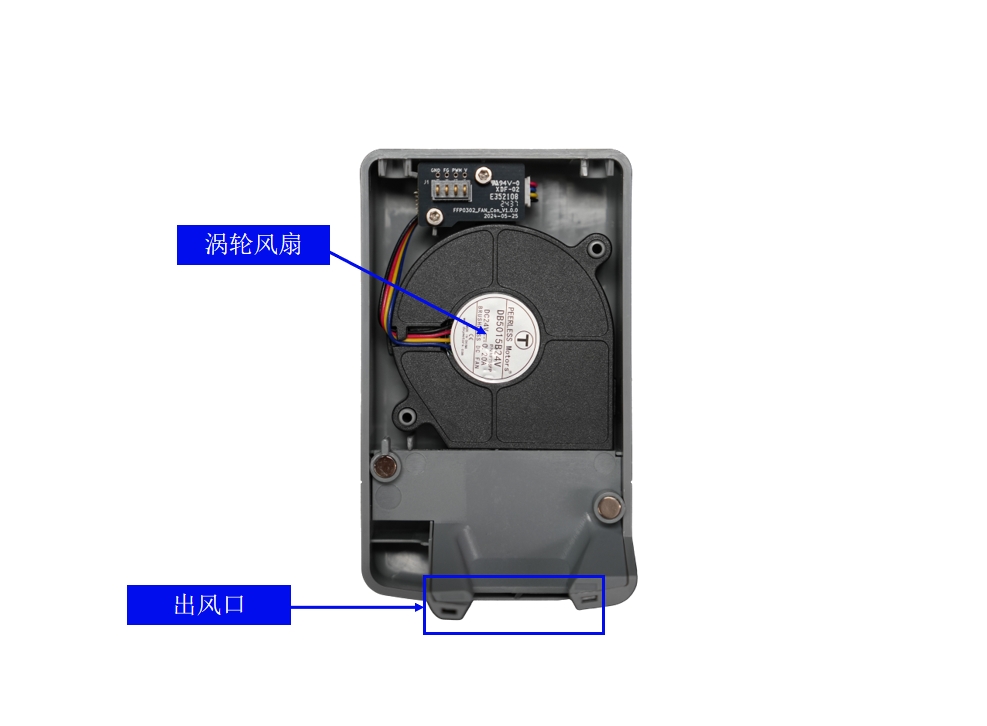

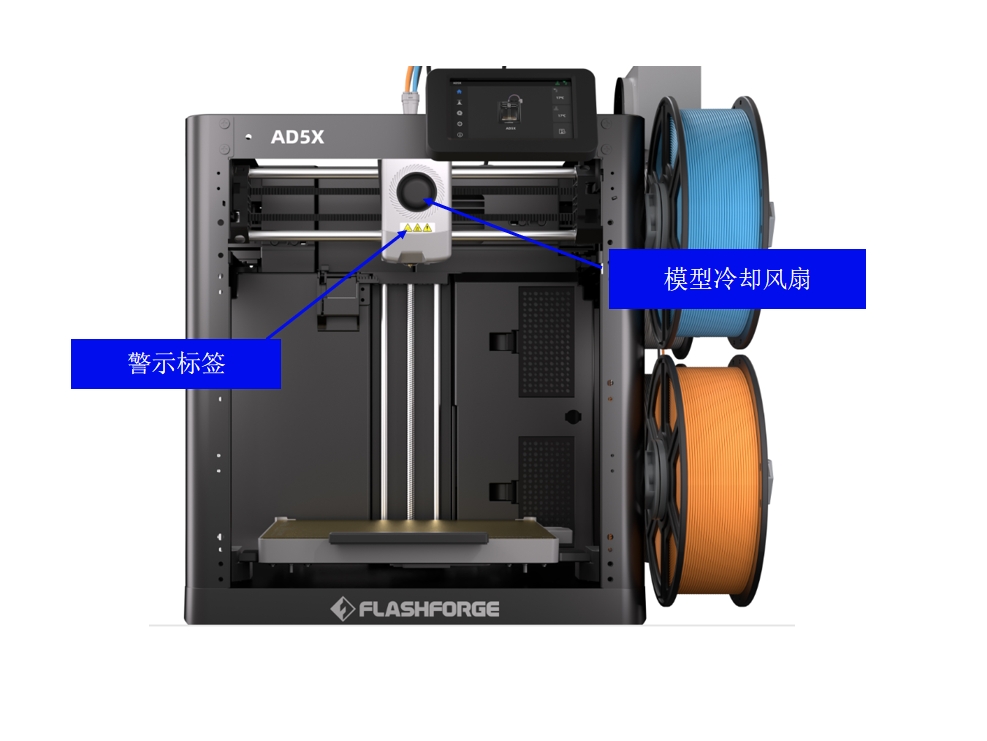

AD5X配备了型号散热风扇，两侧的通风管道在打印过程中能够实现对模型的全面散热。

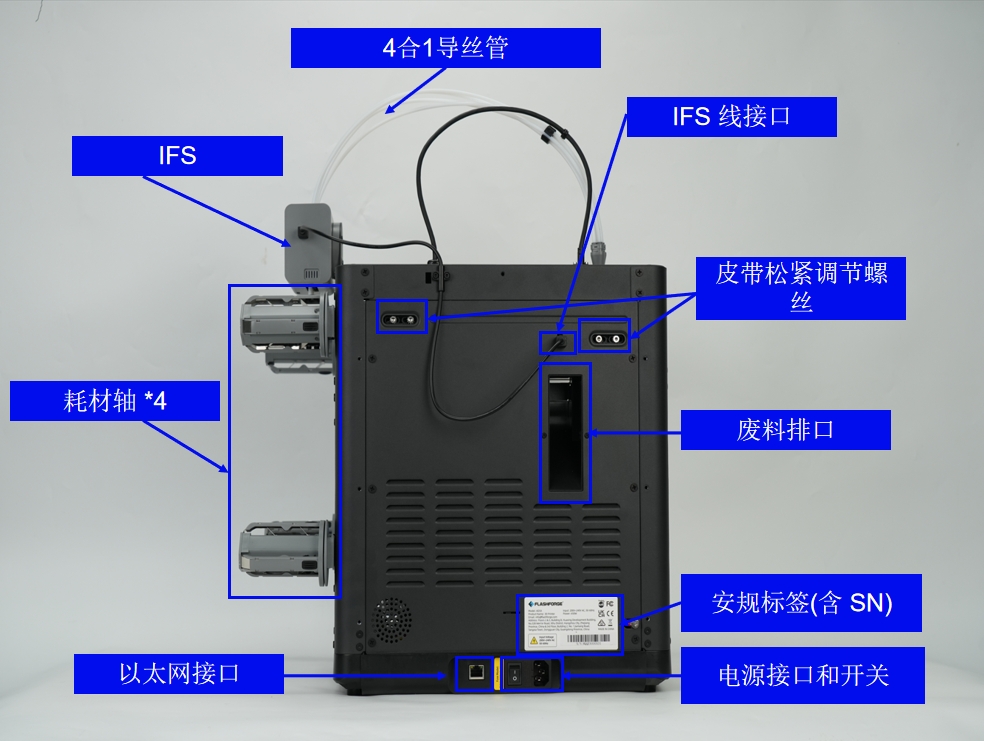

¶ 打印机的背面和侧面结构
带张力调节螺钉，用于将带的张力调整至适当程度；
用于安装线轴支架的安装孔，使用起来十分方便。
¶ 电子元件
AD5X拥有多种电子元件。以下仅列举了一些主要的元件。
- 主控板
AD5X的主板采用了双核Cortex-A53微控制器、8GB内置存储、静音驱动程序以及5G和2.4G无线网络功能。
该固件能够实现诸如压力补偿、自动调平、振动补偿以及挤出机温度校（PID 校准）等功能。

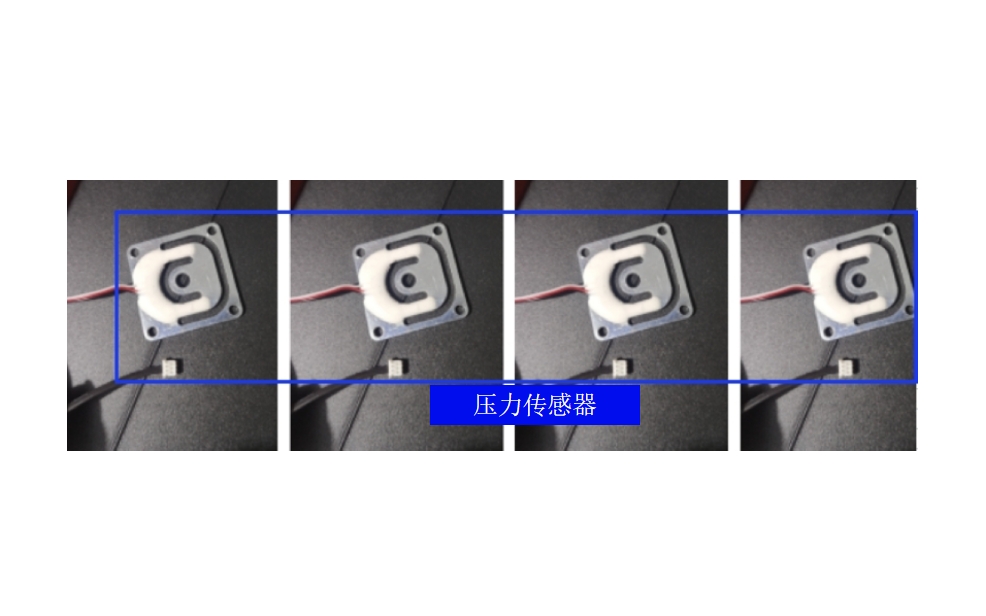

- 压力传感器（电子秤）
AD5X采用一键式全自动调平系统，通过压力感应技术测量喷头与平台之间的相对高度，并进行自动补偿。无需使用调平工具或手动调整Z轴，从而确保第一层的完美质量。

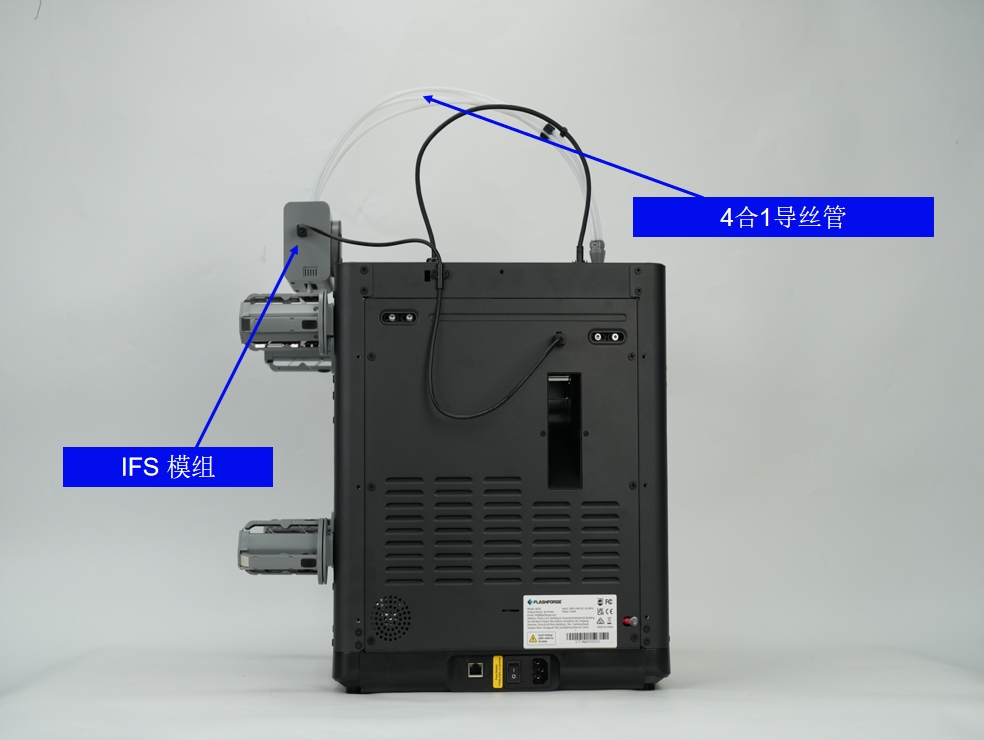

¶ IFS模组
AD5X配备了自动灯丝加载和卸载系统，从而能够实现多色打印。该系统主要由两个28轴步进电机、一个离合器轴以及四个灯丝通道组成，能够实现通道自动切换和灯丝自动供送。
