本文件为AD5X的封箱安装指南。请参考随附的操作程序来为 AD5X 安装机箱。在开始之前，请确认附件包内的所有物品均已准备就绪，并完成下载和打印操作。一旦所有准备工作完成，即可进行安装

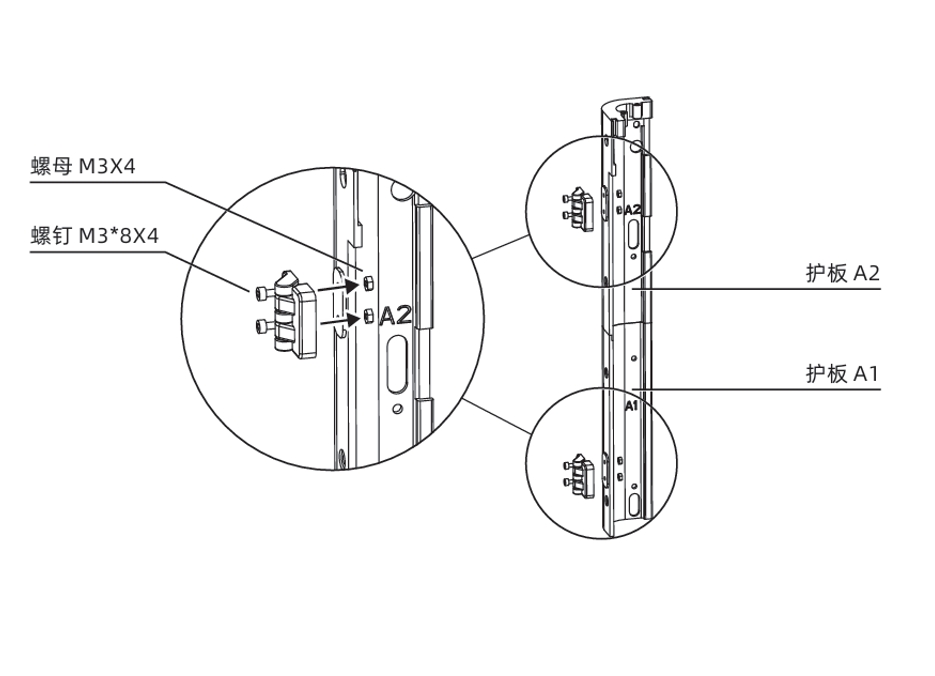

¶ 步骤1 安装合页
1.将护板A1和护板A2进行拼合；
2.将4颗M3螺母分别塞入护板内嵌槽中，然后分别用两颗M3*8螺钉将上下2个合页固定在护板上。

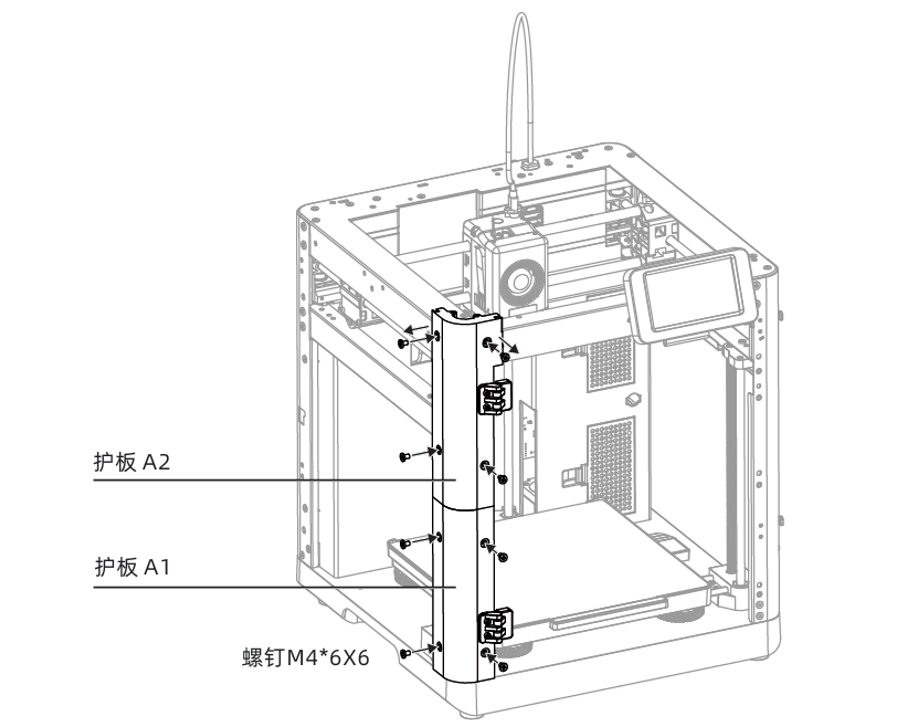

¶ 步骤2 安装A1 、A2护板
1.如图所示，将原先机器上最上面的2颗M4*6螺钉取下；
2.装上安装好合页的护板A1、A2后重新锁住，再用6颗M4*6螺钉固定其余安装孔。

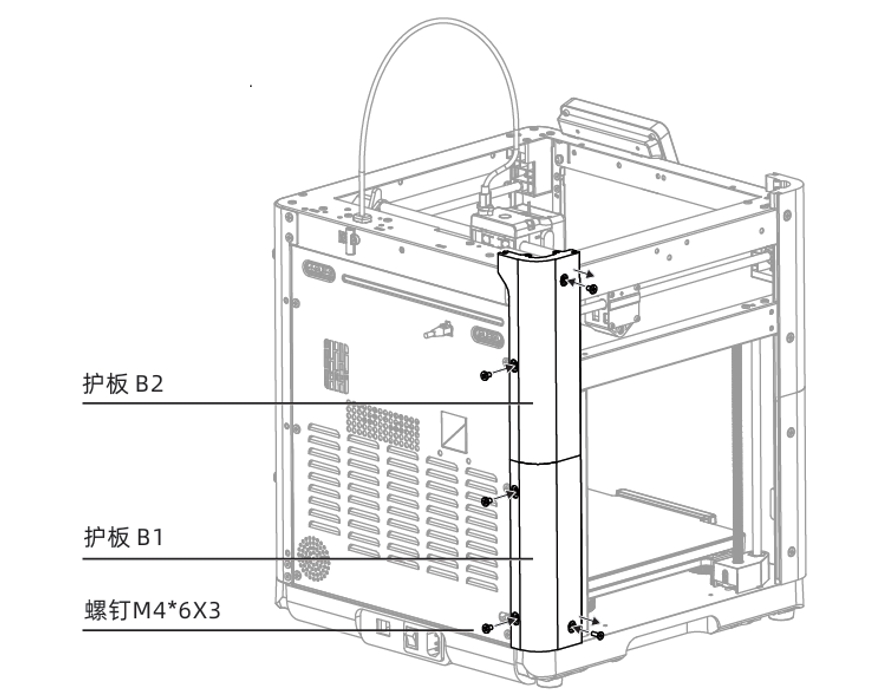

¶ 步骤3 安装B1、B2护板
1.将护板B1和B2进行拼合;
2.将原先机器上左后侧面的上下两颗螺钉取下;
3.装上拼合好的护板B1、B2后重新锁住，再用3颗M4*6螺钉固定住背面。

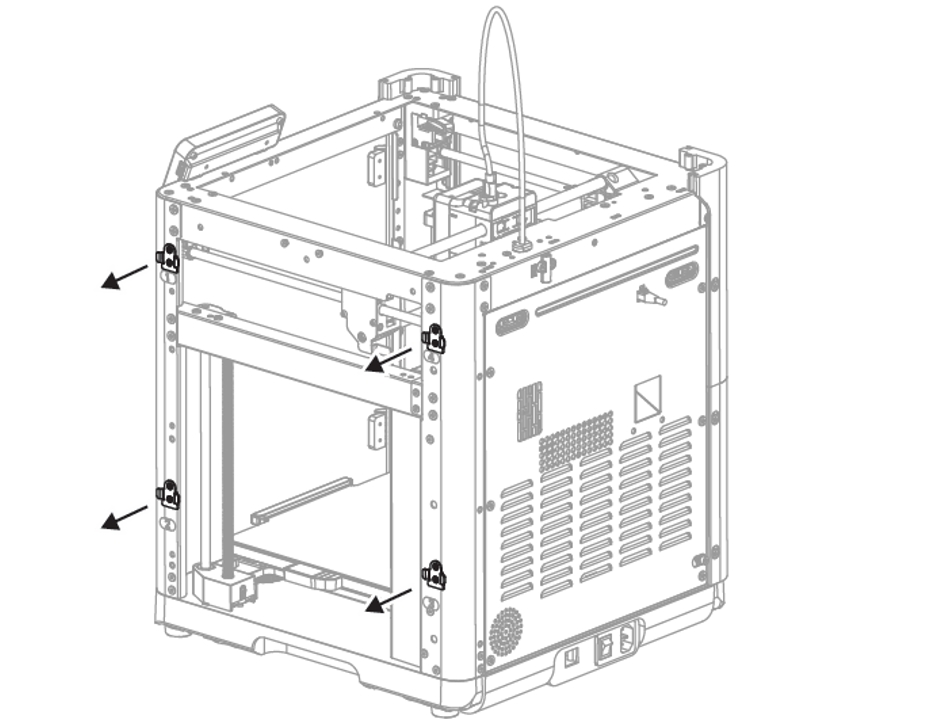

¶ 步骤4 拆卸丝料架挂扣
将设备右侧的1234号位的丝料架挂扣拆卸下来放在桌面上摆放好。
¶ 步骤5 安装C1、C2护板
1.将护板C1和C2进行拼合；
2.将原先机器上右后侧面的上下两颗螺钉取下，装上拼合好的护板C1、C2重新锁住，再用3颗M4*6螺钉固定住背面。
3.将2个丝料架卡扣放在护板C1和护板C2的侧面分别采用2颗M3*8的沉头螺钉锁紧固定(注意圆面朝上挂钩朝外)。

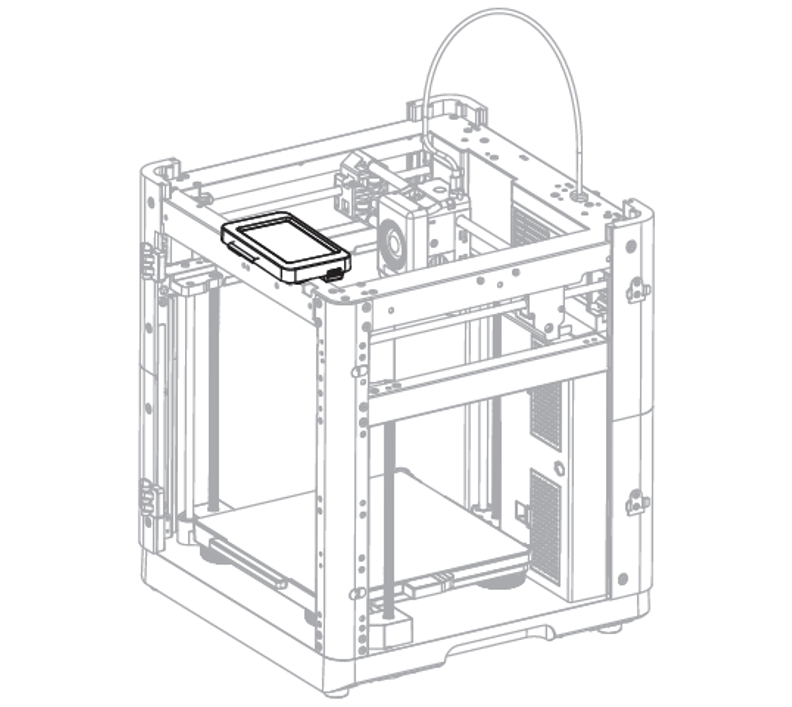

¶ 步骤6 拆放显示屏
1.用手握住显示屏，将其轻轻向右滑动，使其脱离滑扣；
2.不需要拆除屏幕线，将显示屏带屏线一起放在前顶部钣金横梁上摆好。

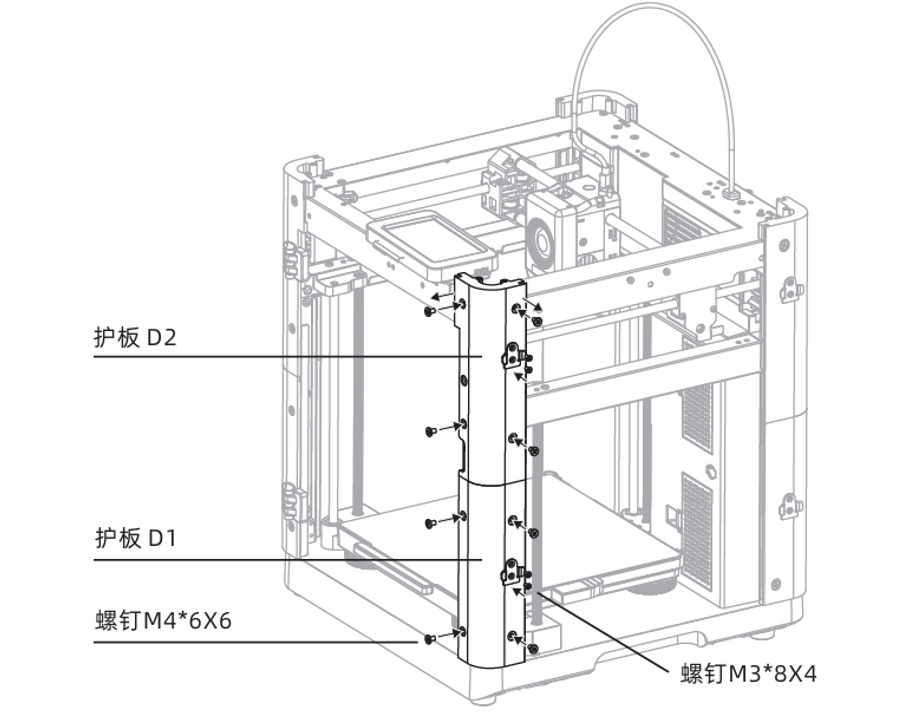

¶ 步骤7 安装D1、D2护板
1.将护板D1和护板D2进行拼合；
2.将原先机器上最上面的2颗M46螺钉取下，装上拼合好的护板D1、D2后重新锁住，再用6颗M46螺钉固定住下方;
3.将2个丝料架卡扣放在护板D1和护板D2的侧面分别采用2颗M3*8的沉头螺钉锁紧固定(注意圆面朝上挂钩朝外)。

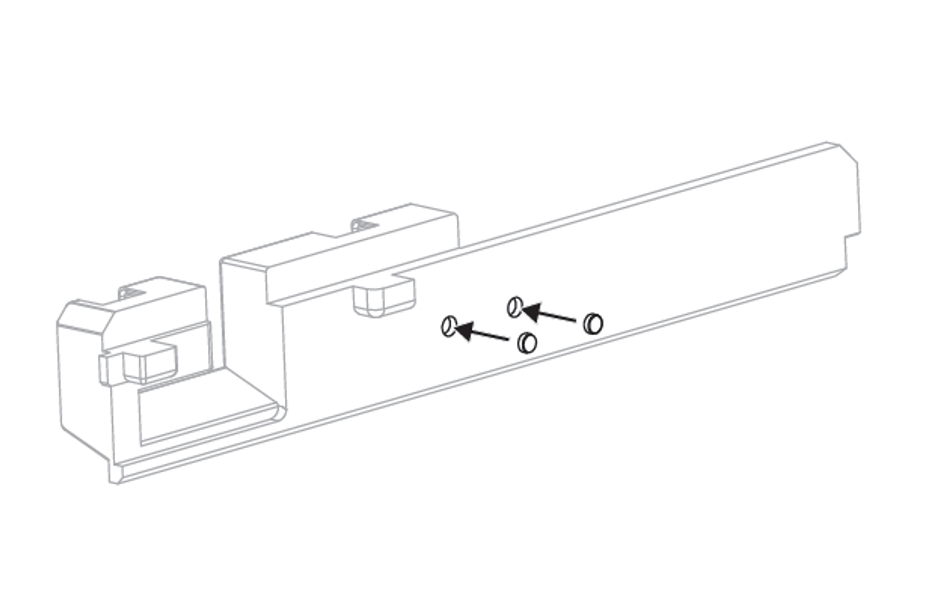

¶ 步骤8 护板E1安装磁铁
将护板E1两个开孔处涂覆少量速干胶，并压入两颗磁铁至开孔中。

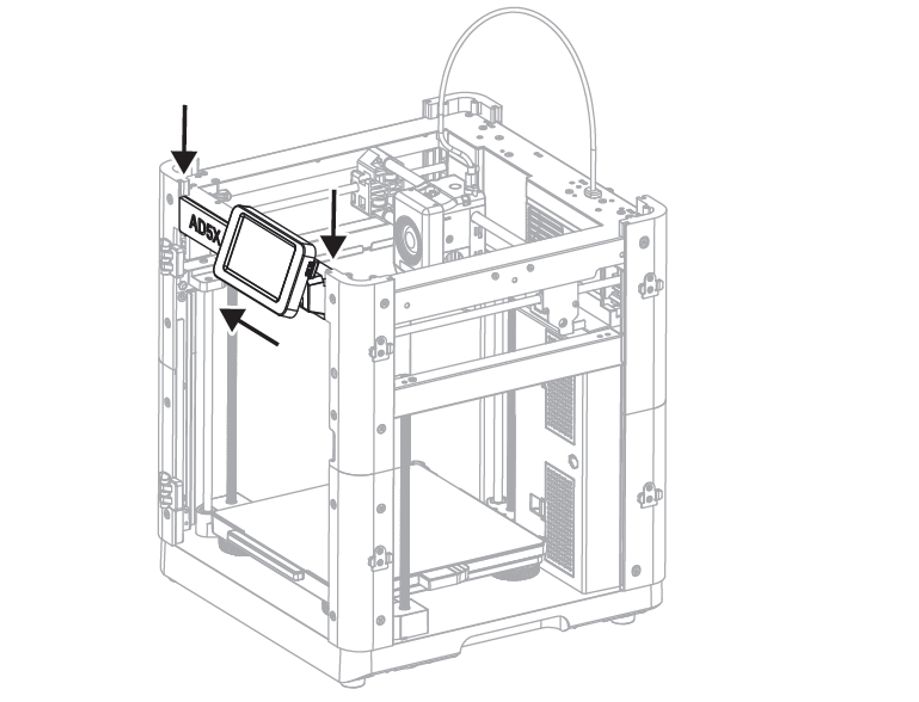

¶ 步骤9 安装护板E1和屏幕
1.将屏幕的屏线滑入到护板E1的开槽孔处，对折屏线让柔性屏线处于横向放置,并用手扶住屏幕；
2.将护板E1带屏幕一起由上往下插入护板A2、护板D2顶部的槽位中，安装到槽位底部接触面为止；
3.最后将屏幕由右到左插入护板E1的横向挂槽中。

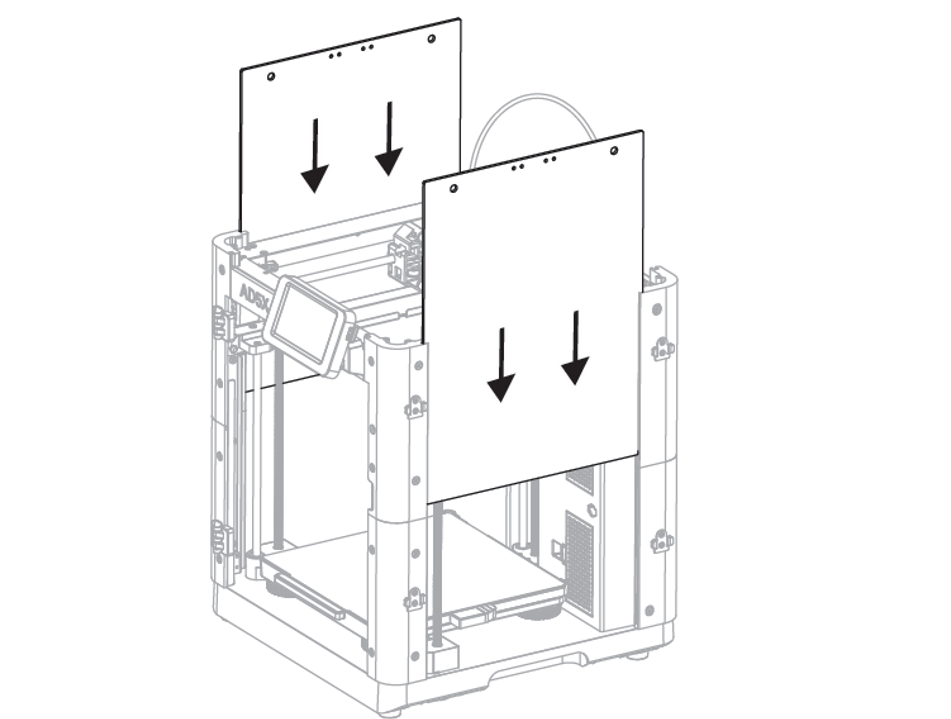

¶ 步骤10 安装亚克力侧板
将两块亚克力侧板分别滑入护板A2、B2、C2、D2的左右侧面的滑槽，直至其接触滑槽最底面为止。

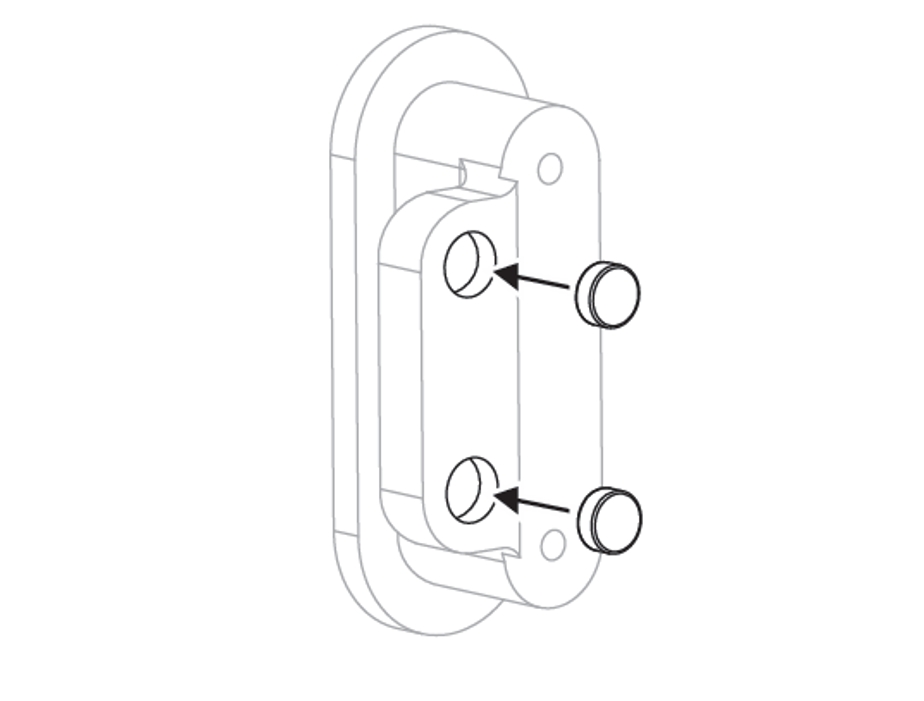

¶ 步骤11 前门把手E2安装磁铁
将前门把手E2开孔处涂覆少量速干胶，并压入两颗磁铁至开孔中。

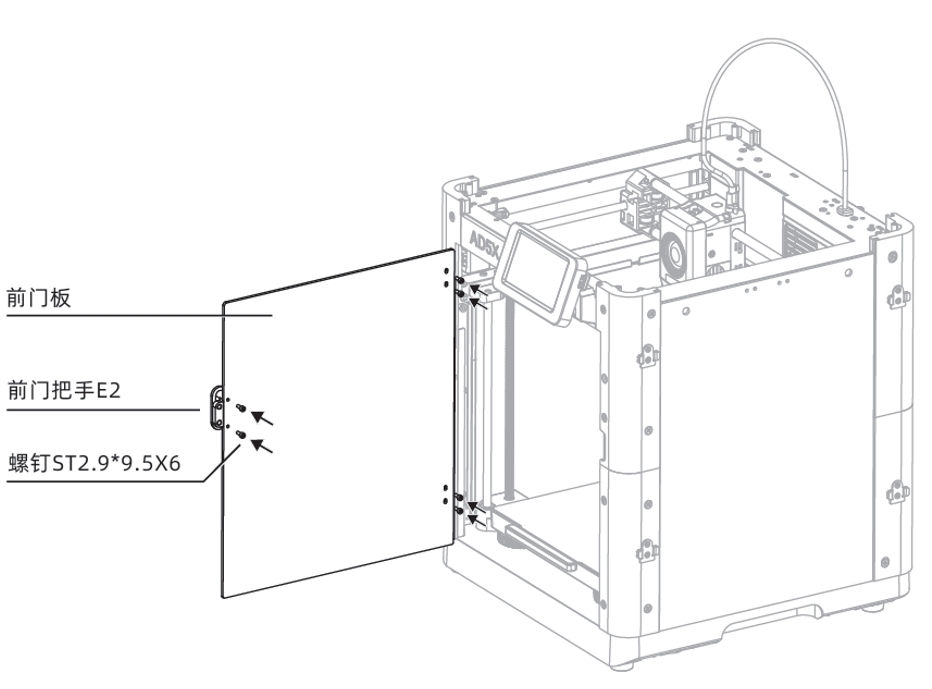

¶ 步骤12 安装前门板与前门把手E2
1.用2颗ST2.9*9.5螺钉将前门把手E2固定在前门板上；
2.用4颗ST2.9*9.5螺钉将前门板固定在合页上。

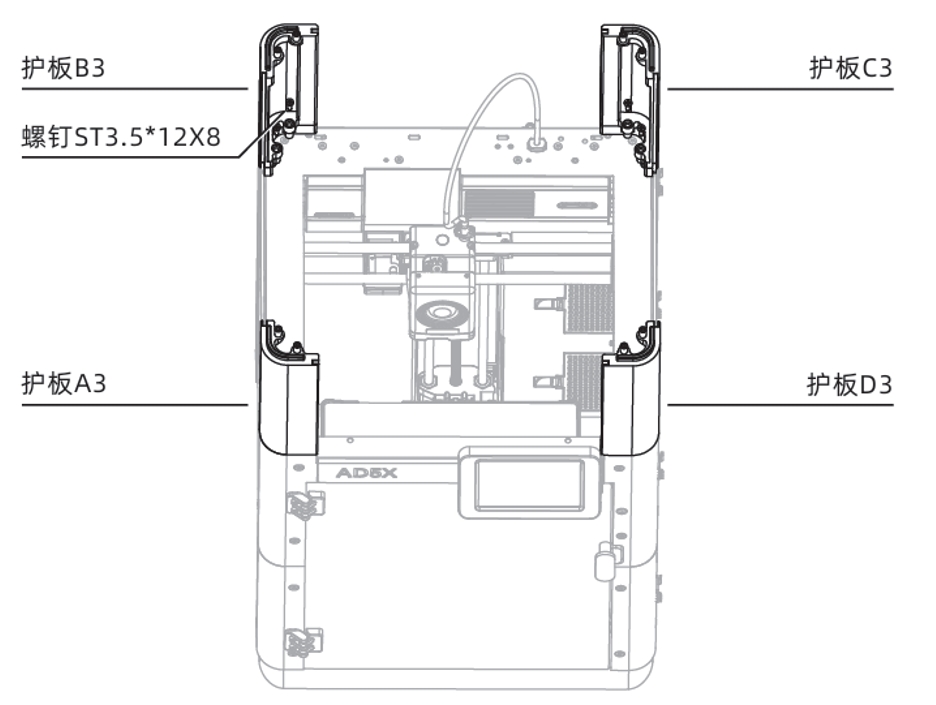

¶ 步骤13 安装护板A3、B3、C3、D3
分别用2颗ST3.5*12螺钉将护板A3、护板B3、护板C3、护板D3固定到护板A2、护板B2、护板C2、护板D2上方。
¶ 步骤14 安装顶部亚克力侧板
1.在护板A3、B3、C3、D3侧面留有滑槽用来安装顶部亚克力板；
2.分别将3块顶部亚克力侧板滑入前方、后方、左侧的滑槽中安装与底面接触为止；
3.将顶部亚克力带孔侧板开孔朝机器后方滑入右侧滑槽中与底面接触为止。

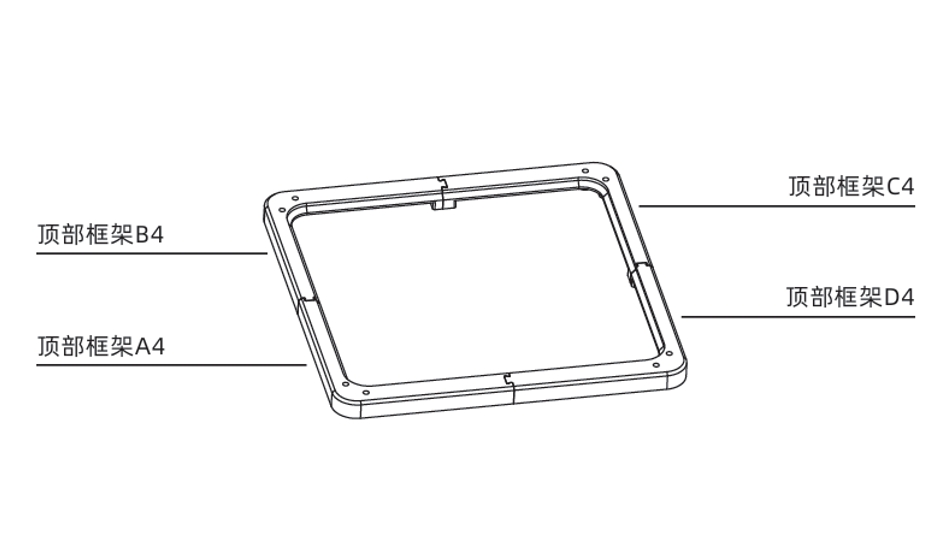

¶ 步骤15 安装顶部框架A4、B4、C4、D4组件
1.分别按顺序组合顶部框架A4、B4、C4、D4，凹槽由上往下套入凸位；
2.稍微用力敲击顶面平面，使整体框架顶部为同一水平面为止。

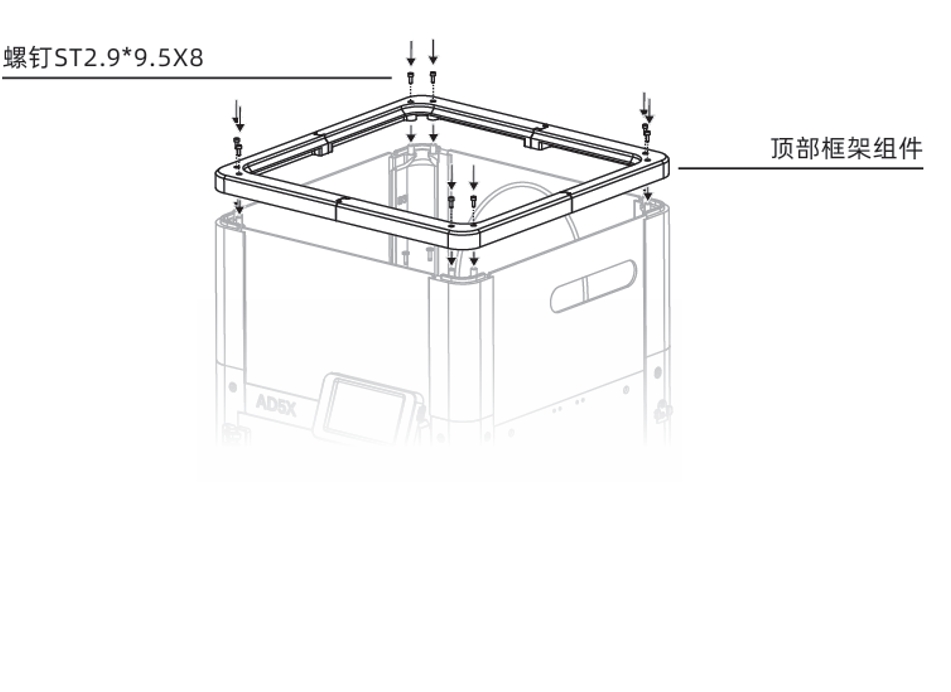

¶ 步骤16 安装顶部框架组件
1.将顶部框架A4、B4、C4、D4一体组件由上往下分别与A3、B3、C3、D3对齐装入；
2.观察是否所有的亚克力板都已经完全进入顶部框架的槽位内，然后用8颗ST2.9*9.5螺钉打紧。
¶ 步骤17 安装顶盖组件
将拉手E5与亚克力板顶盖采用2颗ST2.9*9.5螺钉锁紧。

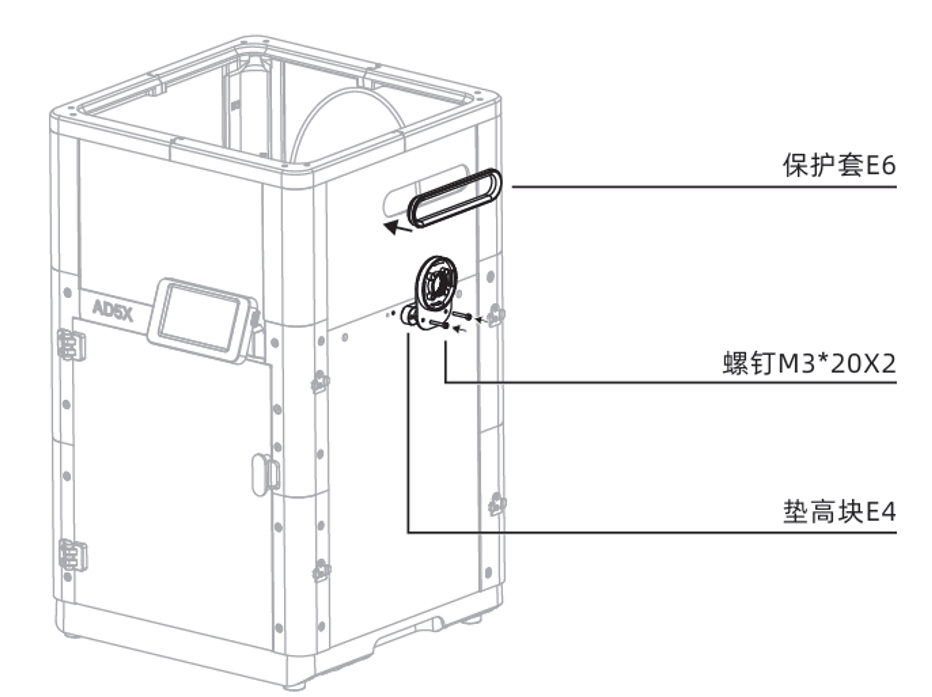

¶ 步骤18 安装保护套E6和IFS主机固定板
1.将保护套E6卡入顶部亚克力板开孔位；
2.将垫高块E4与IFS主机固定板组件与2颗M3*20螺钉对穿，固定在机器右侧的有螺纹位的开孔处打紧螺钉。

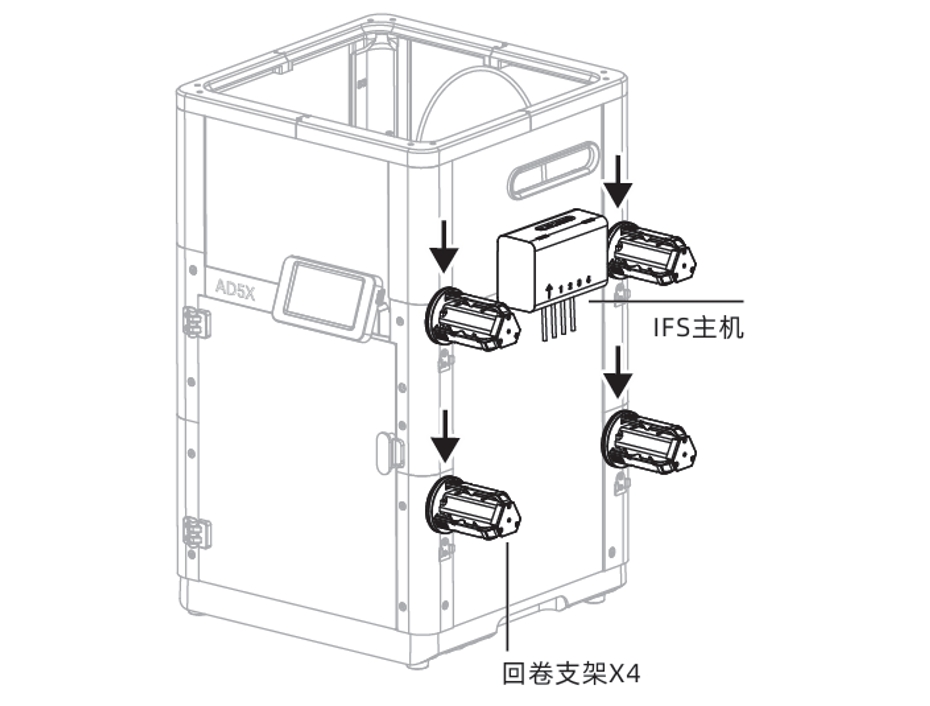

¶ 步骤19 安装回卷支架和IFS主机
1.将4个回卷支架对齐机器右侧的钣金卡扣由上往下插入到底；
2.将IFS主机箭头朝十点钟放进机器右侧的IFS主机固定板组件的圆形卡环内，然后顺时针旋紧听到咔嚓声并IFS主机箭头向上为止。

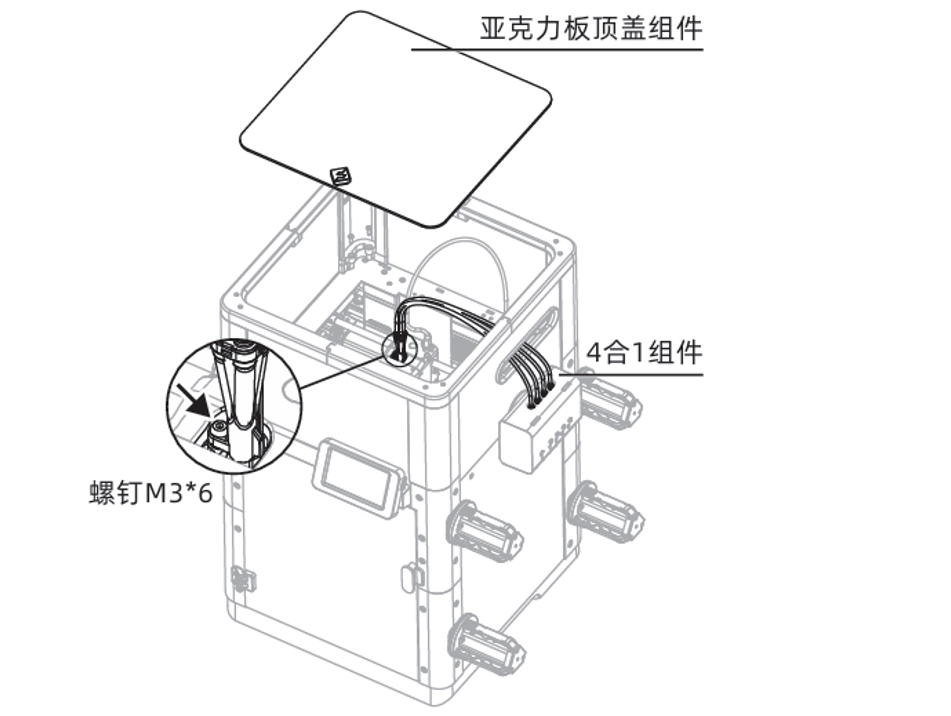

¶ 步骤20 安装4合1组件和亚克力板顶盖组件
1.将4合1组件的四根导丝管分别插入到IFS主机的四个通道内到底；
2.将4合1组件的端部组件从机器右侧顶部亚克力板的开孔处穿过，然后将其不锈钢管插入喷头组件的通道孔处，并用随机附带的一个M3*6螺钉锁紧；
3.盖上亚克力板顶盖组件。
¶ 步骤21 安装IFS主机连接线及压线扣
1.先拆除机器后方的压线扣上的两颗M3*4螺钉；
2..IFS连接线两端分别插入IFS主机插座和打印机插座；
3.再将压线扣盖住IFS主机连接线，打紧螺钉。
