¶ 绘制功能概述
绘制功能允许您在模型表面手动指定特定区域，以精细控制支撑生成位置、Z缝走向。
通过画笔工具，您可以像绘画一样在模型上"涂抹"需要特殊处理的区域，实现比全局参数更精准的控制。
绘制功能位于顶部工具栏，包含两种绘制工具：支撑绘制、Z缝绘制。
¶ 支撑绘制
用于手动指定模型上需要生成支撑的区域。相比全局支撑设置，支撑绘制可以让您只在悬垂角度较大或容易变形的局部区域添加支撑，避免不必要的支撑浪费和后处理工作量。
若您绘制了支撑但是没有在工艺设置中开启支撑，会弹出提示框。

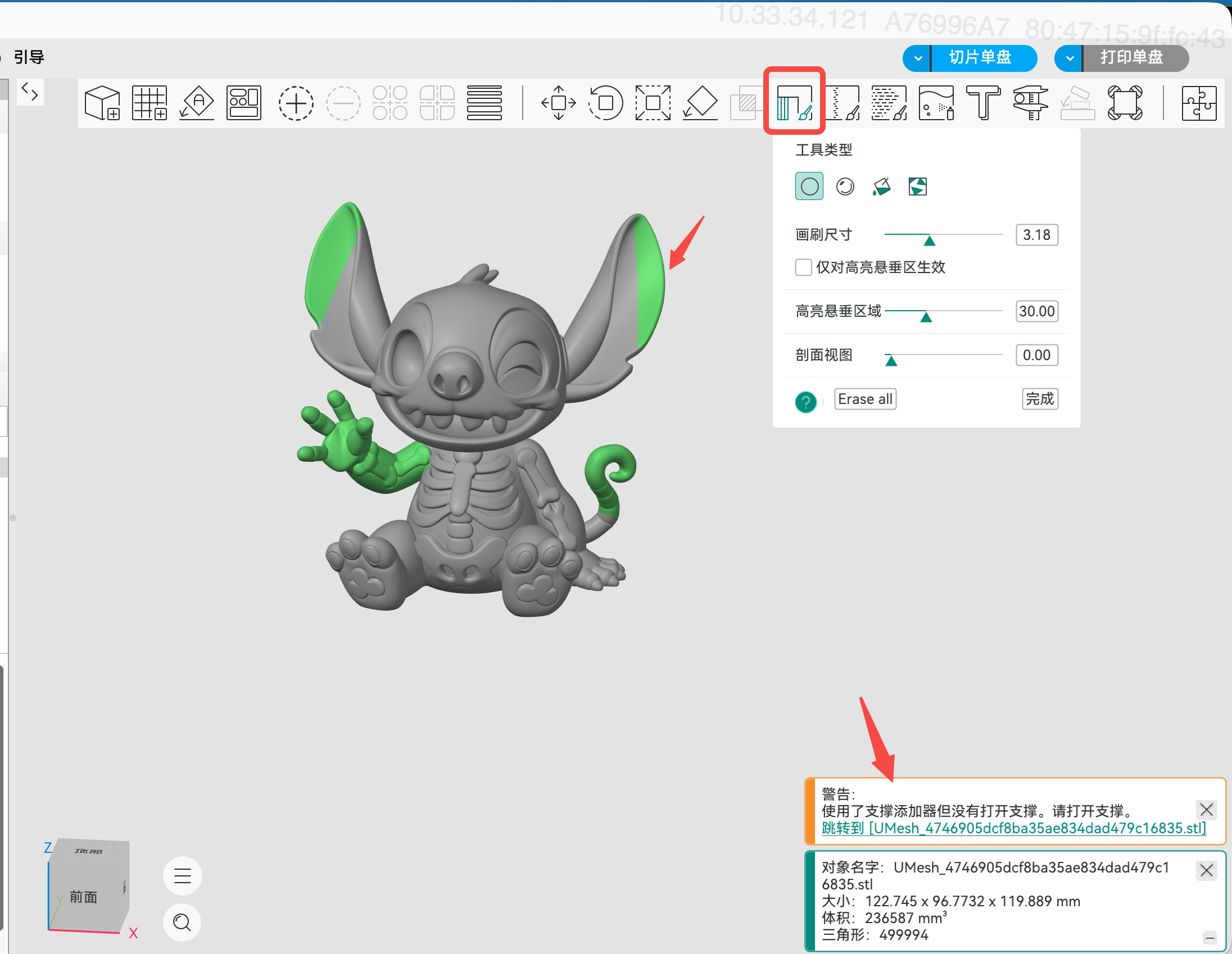

下图所示的绿色部分是模型的悬空区域手动绘制支撑的位置。
支撑生成效果
¶ 工具类型：
添加支撑： 用画笔在模型表面涂抹需要生成支撑的区域
擦除支撑：擦除已绘制的支撑区域
填充：一键为整个选中区域添加或移除支撑
方向 ：调整支撑生成方向
- 参数说明：
画刷尺寸：控制画笔的大小，数值越大涂抹范围越广
仅对高亮悬垂区生效：勾选后，画笔仅在模型悬垂角度超过设定阈值的区域生效，防止在非悬垂区域误操作。配合"高亮悬垂区域"滑块可调整悬垂角度阈值
¶ Z缝绘制
Z缝是每层打印起点和终点连接处形成的接缝，在3D打印中无法避免。
Z缝绘制允许您手动控制Z缝在模型表面的位置，将其引导到不显眼的棱边或角落，从而提升模型外观质量。

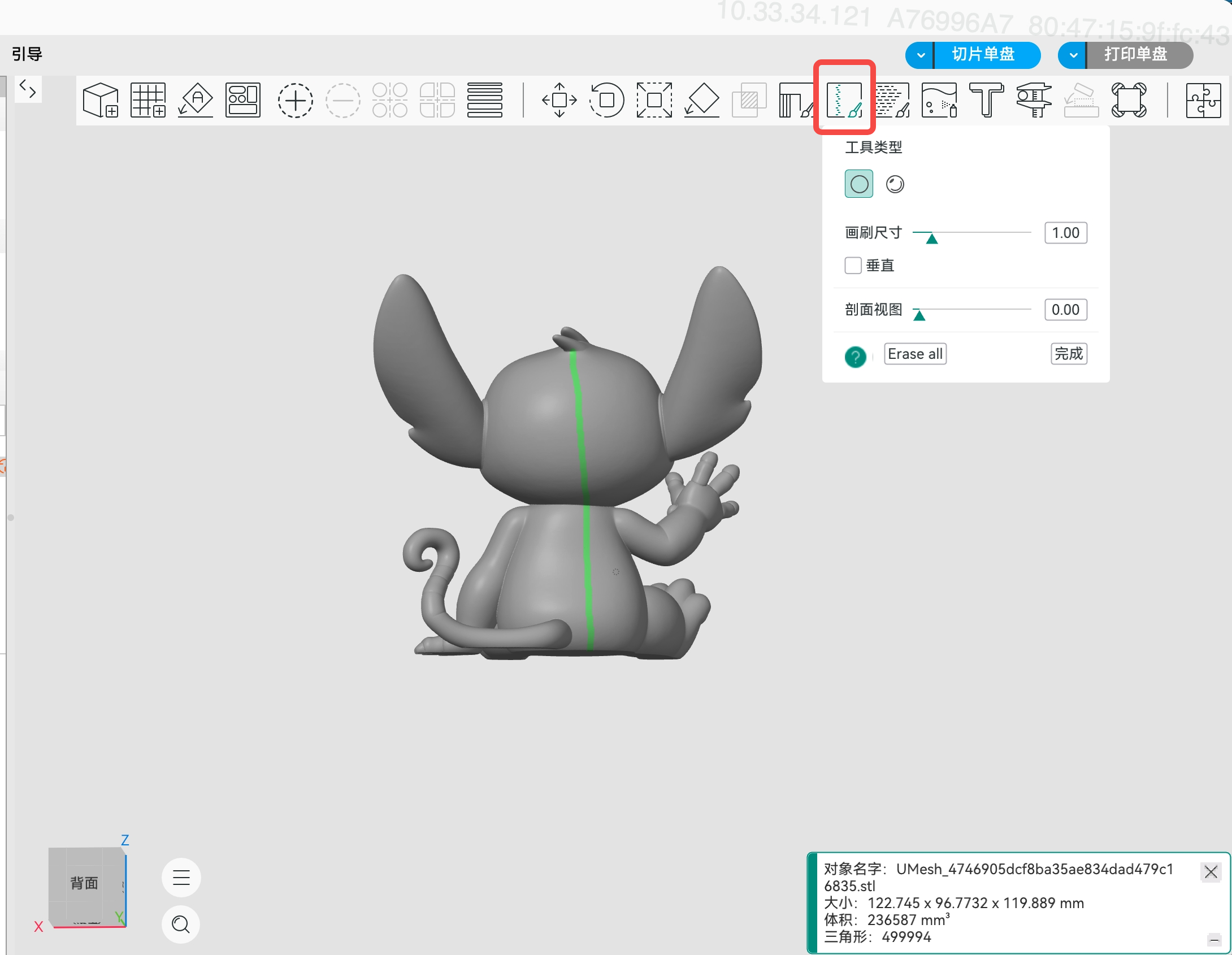

下图所示绿色线条是模型绘制Z缝的位置

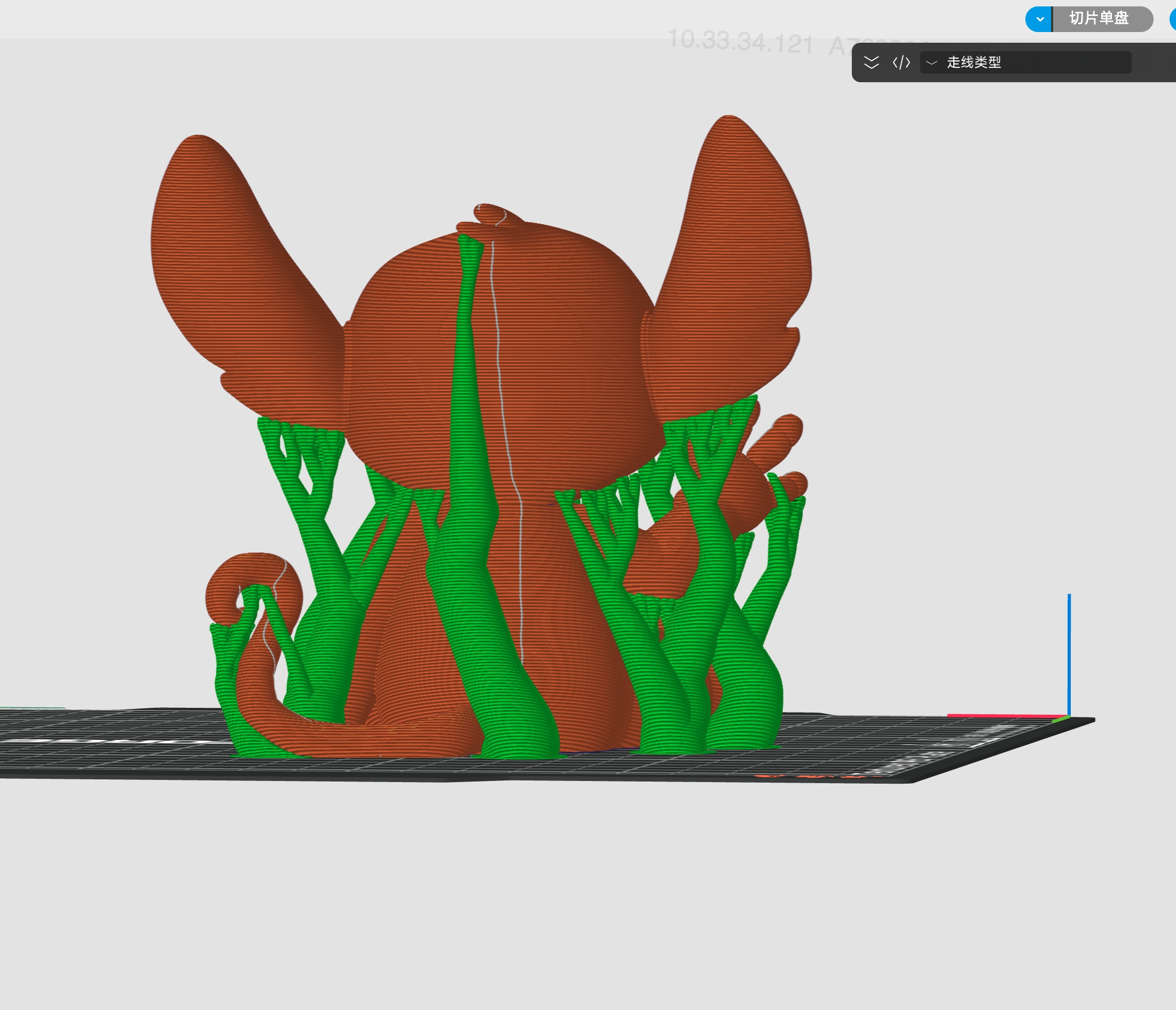

切片预览Z缝生成效果
¶ 参数说明：
画刷尺寸：控制画笔的大小
垂直：勾选后，Z缝将沿垂直方向延伸，适合在柱状或规则几何体上保持Z缝的直线走向
剖面视图：调整剖面高度，方便在不同高度层面上绘制Z缝路径
¶ 使用建议：
将Z缝绘制在模型的棱边、转角或纹理交界处，可以使接缝在视觉上更不明显。
