本文为您提供了“冒险家 5M系列”机械结构和电气组件的基本概述，以便您更好地了解该系列产品。
¶ 冒险家 5M系列的工作原理
“冒险家”5M 系列通过熔化线材、从喷嘴中挤出线材，并逐层沉积的方式来打印3D物体。
对于3D打印而言，最常见的模型文件格式是STL格式，可以通过使用诸如FlashPrint 5这样的切片软件将其转换为3D打印机能够识别的格式（例如 GX/G/G 代码）。这些文件包含了精确控制移动位置、移动速度、遵循的路径以及诸如温度和速度等参数的指令。
¶ CoreXY 结构
CoreXY结构采用两个同步工作的电机来控制X轴和Y轴的移动。当两个电机以相同方向旋转时，会在X 轴上进行移动；当两个电机以相反方向旋转时，则会在Y轴上进行移动。这种设计确保了精确且稳定的移动，并能够实现快速加速。
CoreXY 结构相较于传统的3D打印机结构具有诸多优势：
惯性小：CoreXY结构中的电机可以同时移动，因此其惯性比其他结构要小得多。这使得在高速移动时，挤出机更加稳定，减少了振动和晃动，从而提高了打印质量。
更高的速度和精度：通过两个电机同时运转，CoreXY结构能够实现更高的打印速度。此外，通过精确控制两个电机的移动，可以实现更高的打印精度，并且能够打印出更精细的模型。
占用空间更小：在CoreXY结构中，传动带的交叉排列方式使得挤出机的运动路径更加紧凑。CoreXY 结构所需的空间比其他结构更少，还能节省打印机底座的空间。
更高的稳定性和可靠性：在CoreXY结构中，这两条驱动带相互交叉，形成双向张力平衡，从而有效地消除了由于带子紧固和松开不一致所导致的误差。这种设计不仅提高了打印的稳定性，还延长了打印机的使用寿命。
欲了解更多关于CoreXY运动系统的相关信息，请访问链接。
¶ Z-轴
“冒险家 5M系列”的 Z 轴由三根滚珠丝杠组成，这些丝杠通过皮带与 Z 轴步进电机相连。
该加热床的底部配备有压力传感器，能够实现自动的 Z 轴高度校准和水平调整，从而确保第一层打印的完美效果。

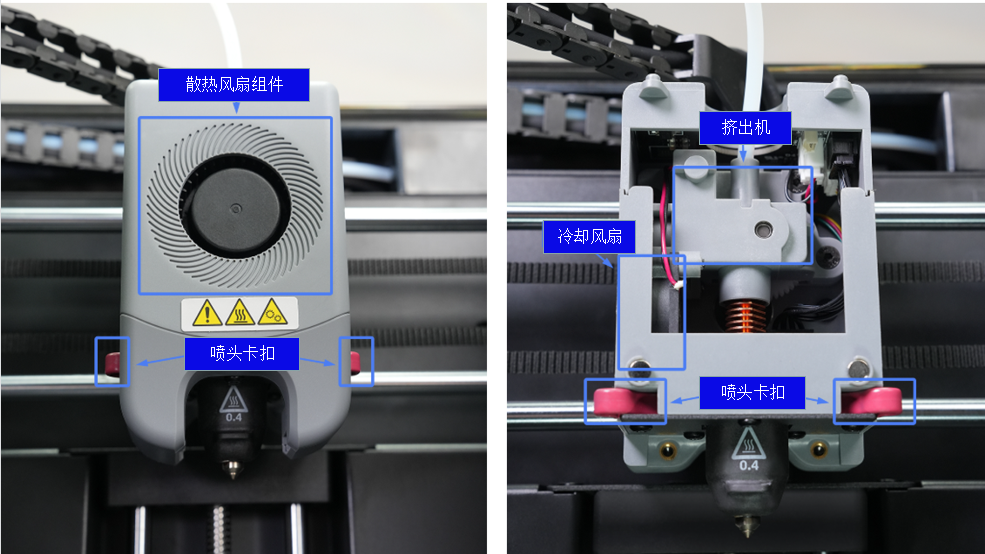

¶ 挤出机
挤出机将细丝送入加热端，在那里细丝被加热并被挤出。然后，通过逐层沉积细丝的方式，就能制造出三维物体。
喷嘴卡扣固定着加热端，只需同时按下两个夹子即可轻松将其取下。
散热风扇会为散热片降温，以防止喷嘴堵塞。

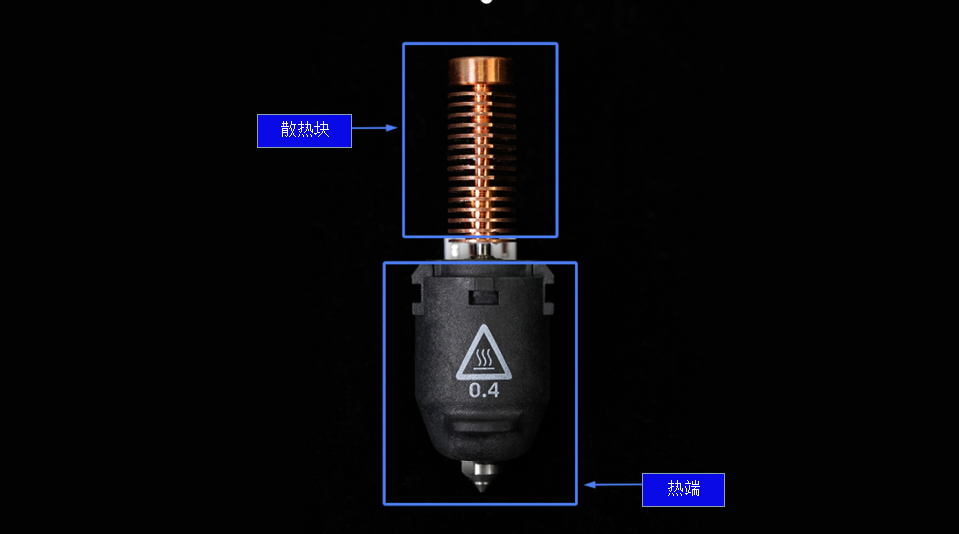

¶ 热端
热端对丝材进行加热、熔化，并逐层进行挤出。
可选的热端有三种尺寸可供选择：0.25毫米、0.6毫米和 0.8毫米（* 0.25毫米和 0.4毫米的喷嘴由不锈钢制成；0.6毫米和 0.8毫米的喷嘴为高强度钢材质）。
建议：使用 0.4毫米或 0.25毫米的喷头打印PLA和PETG；使用0.6毫米或0.8毫米的喷头打印 TPU、PLA-CF 和 PETG-CF。
¶ 热床
这款加热式打印平台是一种3D打印机的平台，能够达到不同的加热温度。在适宜的温度范围内，温度越高，平台的附着力就越强，从而降低变形的风险。冒险家 5M系列的加热平台最高可加热至110°C。
¶ 成型板
“冒险者”5M 系列配备了可灵活拆卸的聚醚醚酮（PEI）钢板，该钢板可用于打印诸如 PLA、PETG 和 TPU 等材料的线材。有关如何使用 PEI 板的说明，请参考此链接。

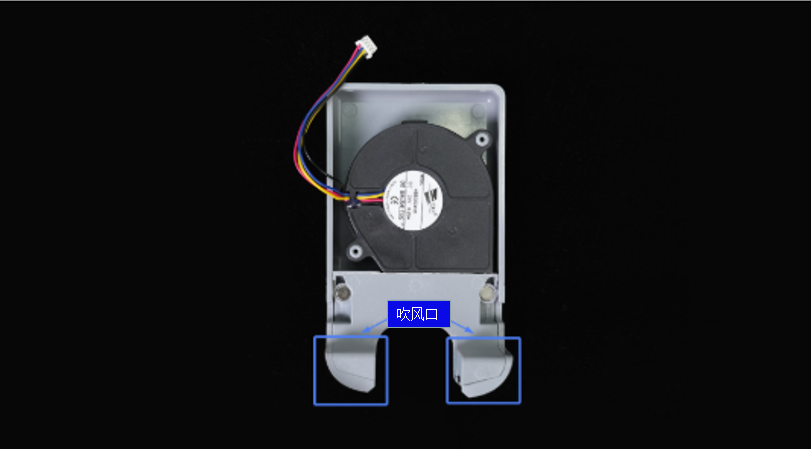

¶ 冷却系统
 |
 |
“冒险家 5M系列”配备了内置散热风扇，两侧的排风管道能够确保在打印过程中对模型进行全面散热。.
冒险家 5M Pro还配备了辅助散热风扇，能够更高效、更迅速地为打印室降温，从而提升打印质量。

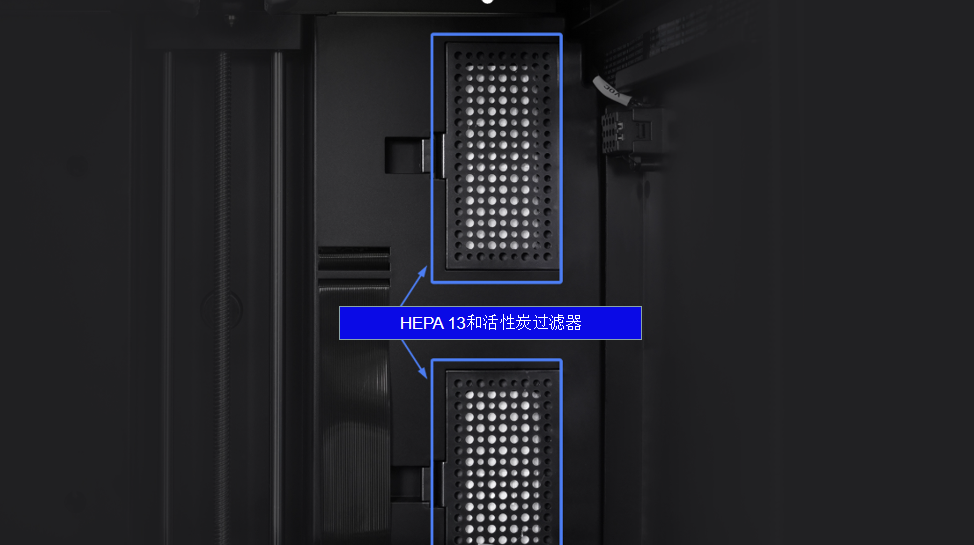

¶ 空气过滤系统
3D 打印机在运行过程中会释放出细微颗粒物和挥发性有机化合物（VOCs）
冒险家 5M Pro拥有内部和外部循环的双重过滤系统。它还采用了高效空气过滤器（HEPA）和活性炭的双层过滤系统，能有效过滤掉99%的颗粒物和挥发性有机化合物，从而确保工作环境更加安全。

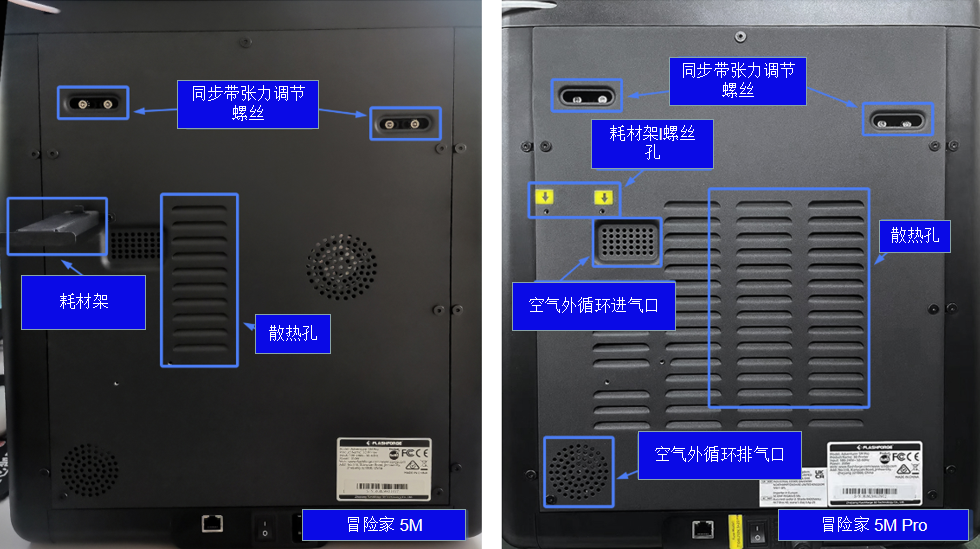

¶ 打印机背面结构
同步带张力调节螺钉，用于将皮带张力调整至适当程度。
用于安装耗材支架的安装孔，使用起来十分方便。
¶ 电子元件
冒险家 5M系列配备了多种电气元件。以下仅列举了一些主要的元件。
主板
冒险家 5M系列的主板采用了双核Cortex-A7微控制器、8GB内置存储、静音驱动程序、5G和2.4G 无线网络以及TVOC感应器。
该CPU能够实现诸如打印完成时自动关机、压力补偿、自动调平以及振动补偿等功能。
压力传感器
冒险家 5M系列采用一键式全自动调平系统，通过压力感应技术测量喷嘴与平台之间的相对高度，并进行自动补偿。无需使用调平工具或手动调整 Z 轴，从而确保第一层的完美质量。
摄像头
冒险家 5M Pro 配备了摄像头，使您能够通过切片软件或云端来监控打印过程。打印机在打印过程中会自动拍摄照片，并生成时间轴视频。打印完成后，您可以直接在打印机上查看这些照片和视频，或者将其导出。
